Inversor de frecuencia avanzado HV500 de alta ingeniería para aplicaciones intensivas en energía

  • Advanced VFD Frequency Inverter HV500 High-Engineering Inverter for Energy-Intensive Applications
  • Advanced VFD Frequency Inverter HV500 High-Engineering Inverter for Energy-Intensive Applications
  • Advanced VFD Frequency Inverter HV500 High-Engineering Inverter for Energy-Intensive Applications
Lugar de origen porcelana
Nombre de la marca COENG
Certificación CE, IEC
Número de modelo HV500-12
Cantidad de orden mínima 1
Detalles de empaquetado caja de madera
Tiempo de entrega días 10-30working
Condiciones de pago En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente 20000SETS/YEAR

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Esfuerzo de torsión del comienzo VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz) Curva de aceleración y desaceleración Directo, curva S
Tipo de motor Motor asíncrono, motor síncrono Precisión del par ≤ 5%, control de vectores
Precisión de la regulación de velocidad El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de g Reducción dinámica de la velocidad El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Método de control V/F, OLVC (control de vectores en bucle abierto), CLVC (control de vectores en bucle cerrado) Reforzamiento del par 00,0% hasta 30,0%
Resaltar

Inversor de frecuencia VFD de alta ingeniería

,

Inversor de frecuencia VFD de gran consumo energético

,

Invertidor de alta ingeniería
Deja un mensaje
Descripción de producto

Características de rendimiento



Software de depuración rápida para el back-end

Potente y fácil de usar, con funciones como el ajuste de parámetros, osciloscopio en tiempo real, registro de fallas, registro de eventos, etc.



Excelente rendimiento

Suspensión a velocidad cero;
Respuesta al par de 1-3 ms;
La reducción de velocidad dinámica extremadamente baja y el equivalente a la reducción de velocidad dinámica;
Excelente robustez;
Identificación exacta del modelo del motor fuera de línea/en línea.



Se satisfacen diversas necesidades

Panel LCD estándar para mejorar la experiencia del usuario;
Función de control maestro-esclavo;
Tarjeta de comunicación expandible, tarjeta de disco de codificación, tarjeta de detección de voltaje.



Facilidad de uso

Se admite una potencia de entrada de corriente continua externa de 24 V;
Se podrá utilizar una unidad de freno integrada para ahorrar el control de la instalación.
Diseño de estilo libro para apoyar la instalación sin costuras lado a lado.



Universalidad

Se han aprobado varias certificaciones de normas internacionales, conforme a las directivas RoHS;
Se admite el control V/F, OLVC y CLVC;
Se admiten varios protocolos de comunicación;
Se admiten motores síncronos con asíncrono y con imán permanente.



Durabilidad

El nivel de vibración mecánica 3M3;
Diseño independiente de los conductos de aire;
Las características de los equipos de ensayo y de los equipos de ensayo se especifican en el punto 3.A.3.
Modelo de temperatura de unión dinámica incorporado para facilitar la aplicación de la seguridad del producto.

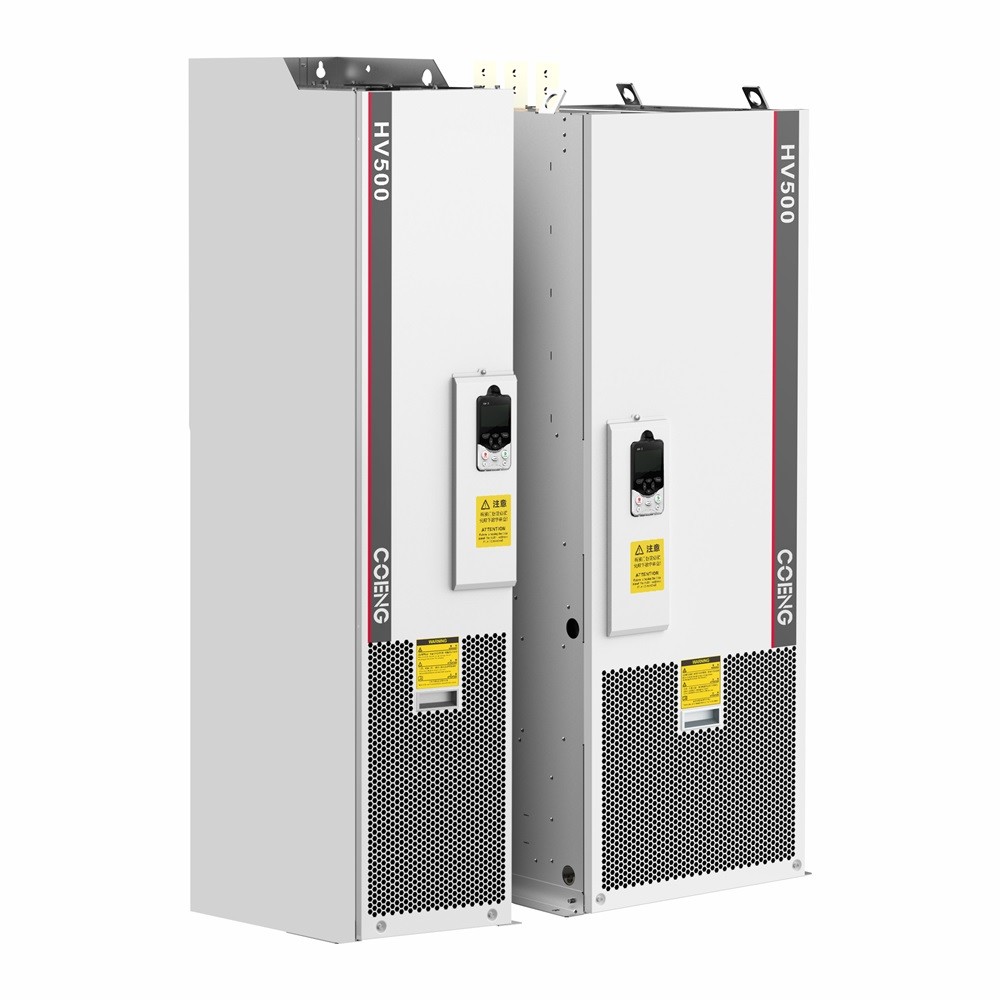

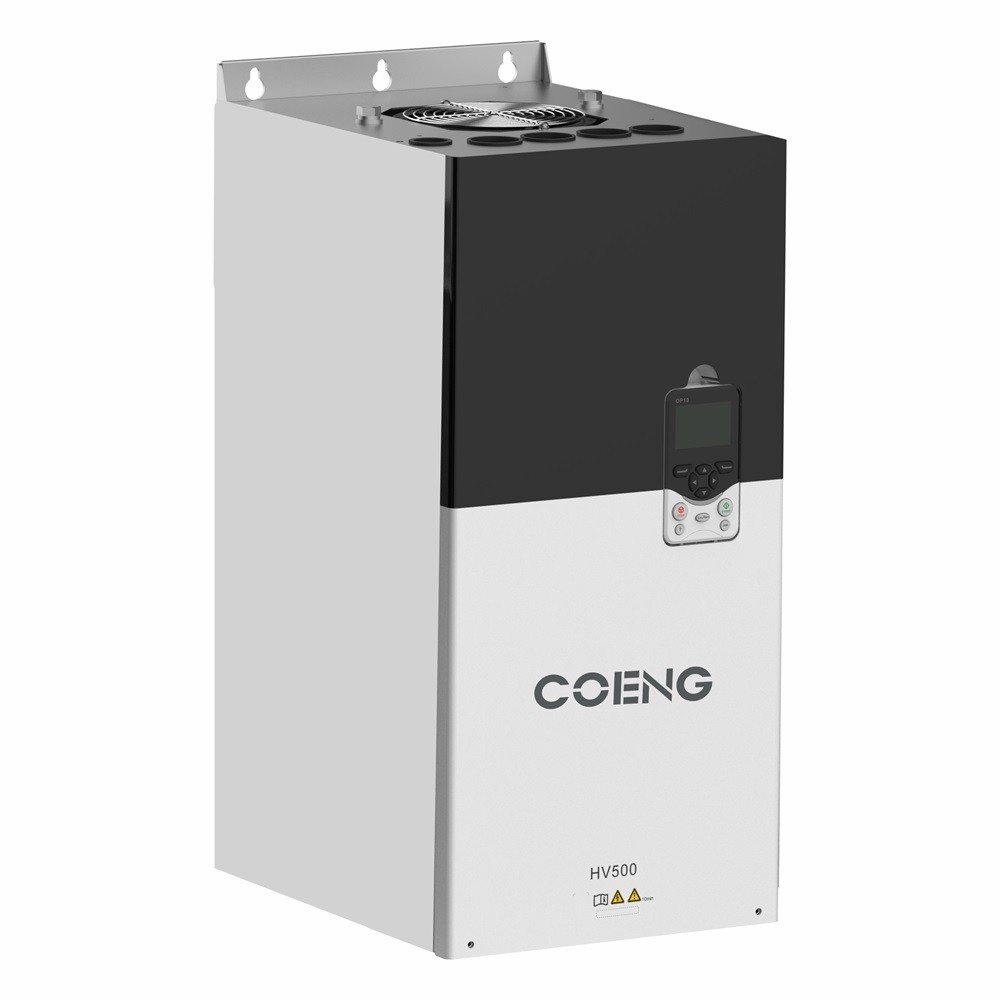

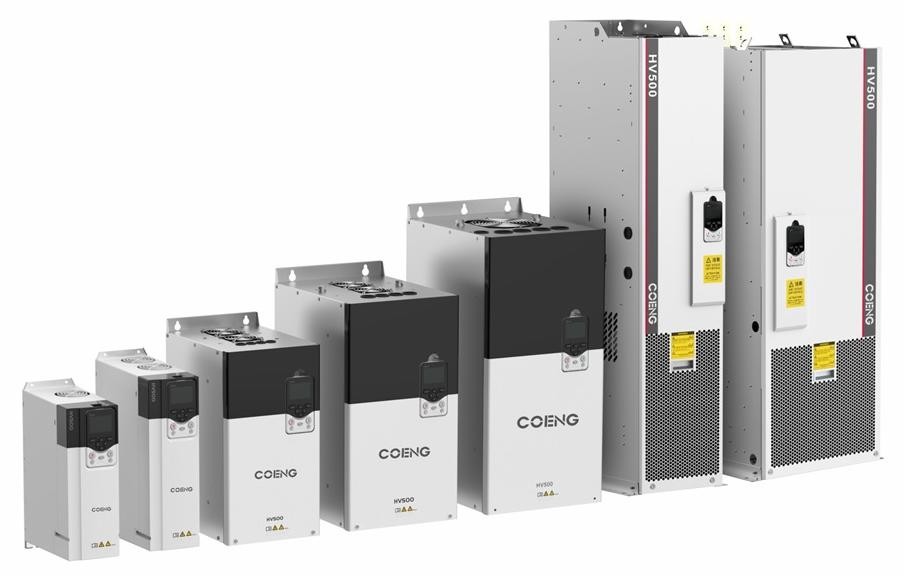

Inversor de frecuencia avanzado HV500 de alta ingeniería para aplicaciones intensivas en energía 0Inversor de frecuencia avanzado HV500 de alta ingeniería para aplicaciones intensivas en energía 1Inversor de frecuencia avanzado HV500 de alta ingeniería para aplicaciones intensivas en energía 2



Parámetros principales



Modelo HV500 Invertidor de baja tensión de ingeniería de un solo accionamiento
iInput/output (Introducción y salida)
El poder		 Entrada Uin 200V (-15%) ~ 240V (+ 10%) 3Fase, 380V (-15%) ~ 480V (+ 10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3Fase
Frecuencia de entrada Se aplicarán las siguientes medidas:
Grado de desequilibrio de Uin ≤ 3%
Producción 0V~Input Uin
Frecuencia de salida 0 Hz ~ 500 Hz
Rango de potencia 2.2kW~560kW
Control de las emisiones
Desempeño		 Tipo de motor Asíncrono / Sincrónico
Método de control V/F, OLVC (control de vectores en bucle abierto), CLVC (control de vectores en bucle cerrado)
Rango de regulación de la velocidad 1:10 V/F, 1:100 OLVC, 1:1000 CLVC El valor de la velocidad de salida es el valor de la velocidad de salida.
Torque de arranque VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz)
Precisión del par ≤ 5%, control de vectores
Pulsación del par ≤ 5%, control de vectores
Precisión de la regulación de velocidad Las emisiones de gases de efecto invernadero (OVC) 0,2% y de gases de efecto invernadero (CLVC) 0,01%
Respuesta del par Se aplicará el método de control de velocidad.
Reducción dinámica de la velocidad El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.
Tiempo de aceleración y de desaceleración 0.0s~3200.0s, 0.0min~3200.0min
Elevación de par 00,0% hasta 30,0%
Sobrecarga Aplicación de carga pesada 150% 1min/5min, aplicación de carga ligera 110% 1min/5min
Curva V/F Múltiples modos: curva V/F lineal, 5 tipos de modo de curva característica de reducción de par (2.0 potencia, 1.8 potencia, 1.6 potencia, 1.4 potencia, 1.2 potencia), curva VF definida por el usuario
Precisión de la frecuencia de entrada Digital: 0.01Hz, analógico: 0.01Hz
Control de las emisiones
Desempeño		 Curva de aceleración y desaceleración Directo, curva S
Operación de velocidades múltiples 16 pasos de velocidad Funcionamiento a través de terminales de control
Regla automática de tensión (AVR) Mantener el voltaje de salida constante automáticamente cuando el voltaje de la red cambia dentro de un cierto rango
Duración fija Control de longitud fijo y fijo
PID incorporado Se puede construir fácilmente sistema de control de circuito cerrado
Función de encendido Bloque de funciones libres
iInput/output (Introducción y salida) Configurar la frecuencia - Control de velocidad de los terminales, - Control de velocidad de los terminales
El poder
Terminal de entrada analógico Los componentes de las máquinas de ensayo de alta tensión deben estar equipados con un dispositivo de ensayo de alta tensión que permita controlar la tensión.
Terminal de entrada digital DI1-DI6, 6 terminales de entrada digital programables, aislado por optoacoplador, compatible con la entrada de escape/fuente
Terminal de entrada y salida digital DIO1: salida de pulso rápido, entrada/salida normal; DIO2: entrada de pulso rápido, entrada/salida normal
Los terminales de salida de analogía 2 cuerdas 0V~10V/0 (4) mA~20mA
Salida del relé 2Tipos de contacto de las cadenas FormularioC
Detección de la temperatura del motor Se aplicará el sistema de control de velocidad.
Interfaz STO Función de apagado de par seguro SIL3/PLe
Com Protocolo de cooperación entre las Comunidades Europeas Modbus RTU (Estándar), Profibus,CANopen,profinet,Devicenet,ControlNet y otros
Profinet, DeviceNet, ControlNet y otras redes.
t
Medio ambiente Alturas Sin descenso de la operación dentro de 2000 m de altitud; 2000 m ~ 4000 m, cada 100 m de elevación, descenso del 1% (actual)
Temperatura de funcionamiento -25°C~+40°C (40°C~55°C Deshidratación)
Humedad 15% a 95%, sin condensación
Vibración 3M3, IEC 60721-3-3
Temperatura de almacenamiento -40°C~+70°C
Lugar de la operación En interiores, sin luz solar directa, sin gases inflamables y corrosivos, líquidos y partículas conductoras
Accesorios Tarjeta de codificación, tarjeta de expansión de comunicación, tarjeta de detección de voltaje
Función de protección Cortocircuito, sobre corriente, sobrecarga, sobre tensión, bajo tensión, pérdida de fase, sobre temperatura, falla externa, etc.
Eficiencia 5.5kW~22kW: ≥93%; por encima de 30kW: ≥95%
Método de instalación El gabinete
Grado de protección Protección IP20
Refrigerador Refrigeración por aire forzado





Aplicaciones

1.Automatización industrial

El inversor HV500 se utiliza ampliamente en sistemas de automatización industrial, donde el control preciso de la velocidad y el par del motor es crucial.Control de vectores en bucle abierto (OLVC), y el control vectorial de circuito cerrado (CLVC), permite un rendimiento óptimo en tareas que van desde sistemas de transporte hasta brazos robóticos.



2.Sistemas de bombeo

Este inversor es ideal para impulsar bombas en aplicaciones como tratamiento de agua, riego y sistemas HVAC.Las capacidades de regulación precisa de la velocidad del inversor ayudan a mantener los caudales y la presión, mejorando la eficiencia y reduciendo el consumo de energía.



3.Ventiladores y sopladores

En los sistemas de ventilación y aire acondicionado, el inversor de la serie HV500 controla eficazmente el funcionamiento del ventilador y el soplador.No sólo optimiza el rendimiento, sino que también minimiza el consumo de energía.



4.Manejo del material

En la fabricación y la logística, el inversor se puede emplear en varios equipos de manejo de materiales, como elevadores, elevadores y paletizadores.Su rápida respuesta al par y sus capacidades de control dinámico aseguran un funcionamiento sin problemas, incluso en condiciones de carga variables.



5.Aplicaciones mineras y de trabajo pesado

La robustez del HV500 lo hace adecuado para aplicaciones de trabajo pesado en minería y construcción.Puede soportar condiciones ambientales adversas y está diseñado para funcionar de manera fiable bajo una tensión mecánica significativa.
