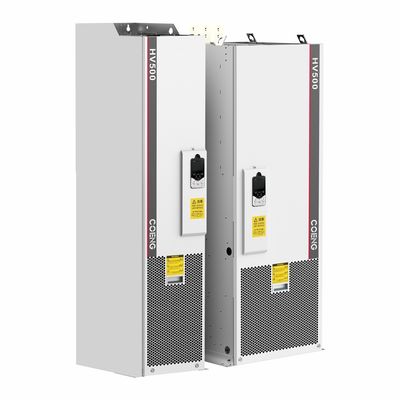

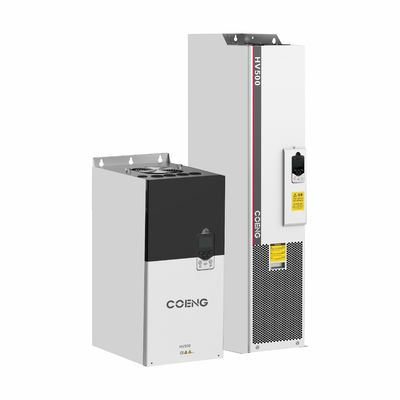

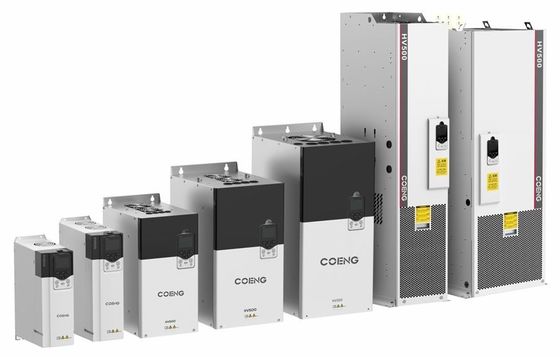

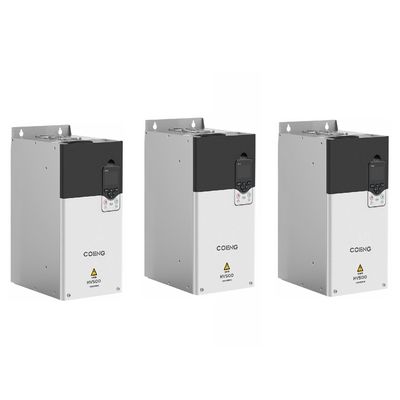

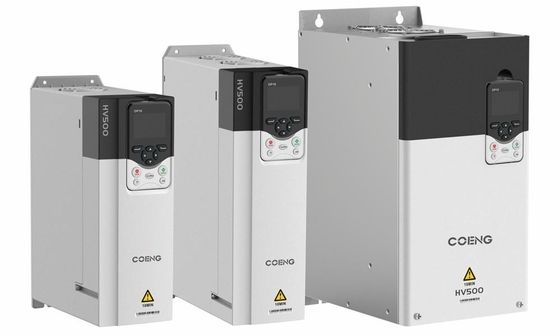

Invertidor de frecuencia HV500 Activación avanzada de bajo voltaje para sistemas de 220V-690V

  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
Lugar de origen porcelana
Nombre de la marca COENG
Certificación CE, IEC
Número de modelo HV500-12
Cantidad de orden mínima 1
Detalles de empaquetado caja de madera
Tiempo de entrega días 10-30working
Condiciones de pago En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente 20000SETS/YEAR

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Esfuerzo de torsión del comienzo VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz) Curva de aceleración y desaceleración Directo, curva S
Tipo de motor Motor asíncrono, motor síncrono Precisión del par ≤ 5%, control de vectores
Precisión de la regulación de velocidad El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de g Reducción dinámica de la velocidad El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Método de control V/F, OLVC (control de vectores en bucle abierto), CLVC (control de vectores en bucle cerrado) Reforzamiento del par 00,0% hasta 30,0%
Resaltar

Inversor de frecuencia de 220V a 690V

,

Inversor de baja frecuencia de voltaje avanzado

,

Accionamiento del inversor de frecuencia
Deja un mensaje
Descripción de producto

Características de rendimiento



Software de depuración rápida para el back-end

Potente y fácil de usar, con funciones como el ajuste de parámetros, osciloscopio en tiempo real, registro de fallas, registro de eventos, etc.



Excelente rendimiento

Suspensión a velocidad cero;
Respuesta al par de 1-3 ms;
La reducción de velocidad dinámica extremadamente baja y el equivalente a la reducción de velocidad dinámica;
Excelente robustez;
Identificación exacta del modelo del motor fuera de línea/en línea.



Se satisfacen diversas necesidades

Panel LCD estándar para mejorar la experiencia del usuario;
Función de control maestro-esclavo;
Tarjeta de comunicación expandible, tarjeta de disco de codificación, tarjeta de detección de voltaje.



Facilidad de uso

Se admite una potencia de entrada de corriente continua externa de 24 V;
Se podrá utilizar una unidad de freno integrada para ahorrar el control de la instalación.
Diseño de estilo libro para apoyar la instalación sin costuras lado a lado.



Universalidad

Se han aprobado varias certificaciones de normas internacionales, conforme a las directivas RoHS;
Se admite el control V/F, OLVC y CLVC;
Se admiten varios protocolos de comunicación;
Se admiten motores síncronos con asíncrono y con imán permanente.



Durabilidad

El nivel de vibración mecánica 3M3;
Diseño independiente de los conductos de aire;
Las características de los equipos de ensayo y de los equipos de ensayo se especifican en el punto 3.A.3.
Modelo de temperatura de unión dinámica incorporado para facilitar la aplicación de la seguridad del producto.



Invertidor de frecuencia HV500 Activación avanzada de bajo voltaje para sistemas de 220V-690V 0Invertidor de frecuencia HV500 Activación avanzada de bajo voltaje para sistemas de 220V-690V 1Invertidor de frecuencia HV500 Activación avanzada de bajo voltaje para sistemas de 220V-690V 2



Parámetros principales



Modelo HV500 Invertidor de baja tensión de ingeniería de un solo accionamiento
iInput/output (Introducción y salida)
El poder		 Entrada Uin 200V (-15%) ~ 240V (+ 10%) 3Fase, 380V (-15%) ~ 480V (+ 10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3Fase
Frecuencia de entrada Se aplicarán las siguientes medidas:
Grado de desequilibrio de Uin ≤ 3%
Producción 0V~Input Uin
Frecuencia de salida 0 Hz ~ 500 Hz
Rango de potencia 2.2kW~560kW
Control de las emisiones
Desempeño		 Tipo de motor Asíncrono / Sincrónico
Método de control V/F, OLVC (control de vectores en bucle abierto), CLVC (control de vectores en bucle cerrado)
Rango de regulación de la velocidad 1:10 V/F, 1:100 OLVC, 1:1000 CLVC El valor de la velocidad de salida es el valor de la velocidad de salida.
Torque de arranque VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz)
Precisión del par ≤ 5%, control de vectores
Pulsación del par ≤ 5%, control de vectores
Precisión de la regulación de velocidad Las emisiones de gases de efecto invernadero (OVC) 0,2% y de gases de efecto invernadero (CLVC) 0,01%
Respuesta del par Se aplicará el método de control de velocidad.
Reducción dinámica de la velocidad El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero.
Tiempo de aceleración y de desaceleración 0.0s~3200.0s, 0.0min~3200.0min
Elevación de par 00,0% hasta 30,0%
Sobrecarga Aplicación de carga pesada 150% 1min/5min, aplicación de carga ligera 110% 1min/5min
Curva V/F Múltiples modos: curva V/F lineal, 5 tipos de modo de curva característica de reducción de par (2.0 potencia, 1.8 potencia, 1.6 potencia, 1.4 potencia, 1.2 potencia), curva VF definida por el usuario
Precisión de la frecuencia de entrada Digital: 0.01Hz, analógico: 0.01Hz
Control de las emisiones
Desempeño		 Curva de aceleración y desaceleración Directo, curva S
Operación de velocidades múltiples 16 pasos de velocidad Funcionamiento a través de terminales de control
Regla automática de tensión (AVR) Mantener el voltaje de salida constante automáticamente cuando el voltaje de la red cambia dentro de un cierto rango
Duración fija Control de longitud fijo y fijo
PID incorporado Se puede construir fácilmente sistema de control de circuito cerrado
Función de encendido Bloque de funciones libres
iInput/output (Introducción y salida) Configurar la frecuencia - Control de velocidad de los terminales, - Control de velocidad de los terminales
El poder
Terminal de entrada analógico Los componentes de las máquinas de ensayo de alta tensión deben estar equipados con un dispositivo de ensayo de alta tensión que permita controlar la tensión.
Terminal de entrada digital DI1-DI6, 6 terminales de entrada digital programables, aislado por optoacoplador, compatible con la entrada de escape/fuente
Terminal de entrada y salida digital DIO1: salida de pulso rápido, entrada/salida normal; DIO2: entrada de pulso rápido, entrada/salida normal
Los terminales de salida de analogía 2 cuerdas 0V~10V/0 (4) mA~20mA
Salida del relé 2Tipos de contacto de las cadenas FormularioC
Detección de la temperatura del motor Se aplicará el sistema de control de velocidad.
Interfaz STO Función de apagado de par seguro SIL3/PLe
Com Protocolo de cooperación entre las Comunidades Europeas Modbus RTU (Estándar), Profibus,CANopen,profinet,Devicenet,ControlNet y otros
Profinet, DeviceNet, ControlNet y otras redes.
t
Medio ambiente Alturas Sin descenso de la operación dentro de 2000 m de altitud; 2000 m ~ 4000 m, cada 100 m de elevación, descenso del 1% (actual)
Temperatura de funcionamiento -25°C~+40°C (40°C~55°C Deshidratación)
Humedad 15% a 95%, sin condensación
Vibración 3M3, IEC 60721-3-3
Temperatura de almacenamiento -40°C~+70°C
Lugar de la operación En interiores, sin luz solar directa, sin gases inflamables y corrosivos, líquidos y partículas conductoras
Accesorios Tarjeta de codificación, tarjeta de expansión de comunicación, tarjeta de detección de voltaje
Función de protección Cortocircuito, sobre corriente, sobrecarga, sobre tensión, bajo tensión, pérdida de fase, sobre temperatura, falla externa, etc.
Eficiencia 5.5kW~22kW: ≥93%; por encima de 30kW: ≥95%
Método de instalación El gabinete
Grado de protección Protección IP20
Refrigerador Refrigeración por aire forzado





El inversor de la serie HV500 es una solución de accionamiento de alta potencia de baja tensión de ingeniería de frecuencia variable diseñada para una amplia gama de aplicaciones industriales,con una tensión de entrada de 220 V a 690 V y una potencia de 2El inversor utiliza tecnología avanzada para proporcionar un control eficiente del motor y una regulación precisa de la frecuencia para una variedad de equipos industriales como bombas, ventiladores, compresores, etc.Su diseño compacto y su construcción robusta garantizan su fiabilidad y durabilidad en ambientes hostilesSi se utiliza en un sistema de 220V-690V, el inversor HV500 proporciona una solución de accionamiento estable y eficiente que es ideal para la automatización industrial y las actualizaciones de ahorro de energía.
