xGrado de protección | Protección IP20 | Cómo enfriar | refrigeración por aire forzado |
---|---|---|---|
Eficiencia | 5.5kW~22kW: ≥93%; por encima de 30kW: ≥95% | Voltaje entrado | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase |
Frecuencia de entrada | Se aplicarán los siguientes requisitos: | Voltado de salida | 0V~Voltaje de entrada |
Frecuencia de salida | 0 Hz ~ 500 Hz | ||
Resaltar | Enviador de frecuencia variable para enfriamiento de aire,Enviador de frecuencia variable para elevación de par |

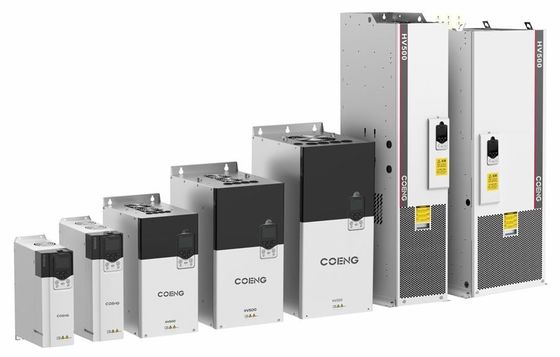

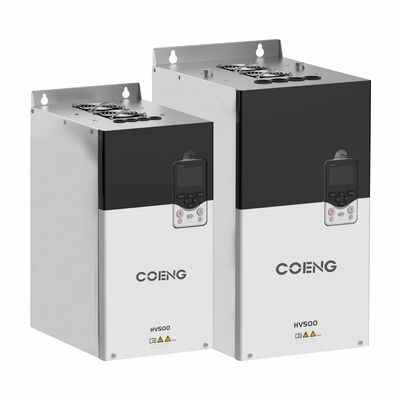

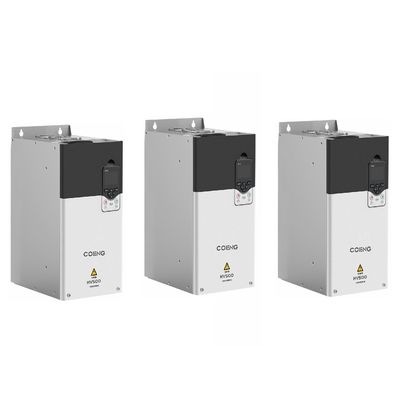

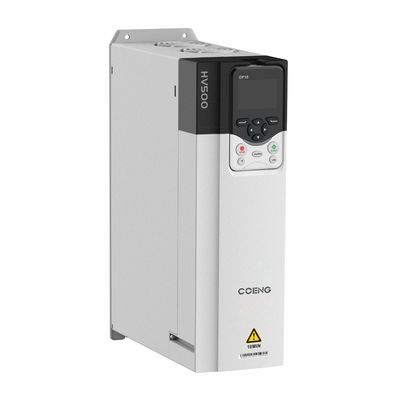

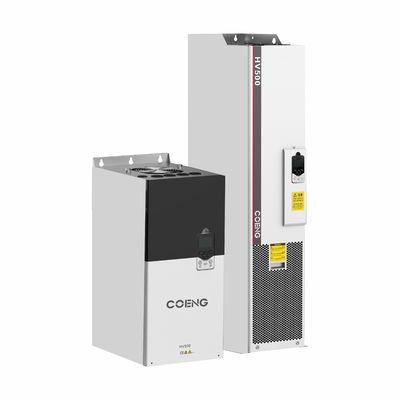

HV500 VFD de alto rendimiento con accionamiento de frecuencia variable Convertidor de control vectorial Invertidor de frecuencia
Descripción del producto
Basado en el rendimiento superior de control del VFD de ingeniería HD2000, el HV500 es un VFD de alto rendimiento con conceptos de producto de universal,fácil de usar y durable para aplicaciones industriales de gama media/alta y de un solo motor.
ProductoCaracterísticas
Característica de los VFD HV500


No se puede optar | Módulo | Función |
Base del teclado | Las condiciones de los productos | Dependiendo de la situación, la base se puede instalar en la posición especificada y la unidad puede ser operado mediante el manejo del teclado |
Adaptador de comunicación | Las condiciones de los sistemas de control de velocidad son: | La unidad puede lograr la comunicación de alta velocidad con el ordenador a través de esta opción |
Tarjeta de expansión Profibus-DP | Los datos de las operaciones de los Estados miembros | Es para la comunicación del bus Profibus-DP, puede cumplir con el monitoreo y diagnóstico de inversores |
Código ABZIncremental Tarjeta de expansión de disco |
Las emisiones de gases de efecto invernadero | Tarjeta de expansión del disco de código, disco de código incremental para la salida de señal ABZ, control programable de potencia, salida única/bipolar compatible del disco de código |
Puede abrir tarjeta de expansión | El control de las emisiones de CO2 | Es para la comunicación CANopen bus, puede cumplir con la monitorización y diagnóstico de inversores |
Tensión trifásica módulo de detección |
El HVVMU | Detección de voltaje trifásico, se puede utilizar para el motor síncrono magnético permanente red de arranque suave, seguimiento de velocidad y otras funciones |
Especificación técnica
Especificación técnica | ||
Entrada/salida El poder |
Entrada Uin | 200V (-15%) ~ 240V (+ 10%) 3Fase, 380V (-15%) ~ 480V (+ 10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase |
Frecuencia de entrada | Se aplicarán las siguientes medidas: | |
Grado de desequilibrio de Uin | ≤ 3% | |
Producción de salida | 0V~Input Uin | |
Frecuencia de salida | 0 Hz ~ 500 Hz | |
Control de las emisiones Desempeño |
Tipo de motor | Asíncrono / Sincrónico |
Método de control | V/F, OLVC (control de vectores en bucle abierto), CLVC (control de vectores en bucle cerrado) | |
Rango de regulación de la velocidad | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC El valor de la velocidad de salida es el valor de la velocidad de salida. | |
Torque de arranque | VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz) | |
Precisión del par | ≤ 5%, control de vectores | |
Pulsación del par | ≤ 5%, control de vectores | |
Precisión de la regulación de la velocidad | Las emisiones de gases de efecto invernadero (OVC) 0,2% y de gases de efecto invernadero (CLVC) 0,01% | |
Respuesta del par | Se aplicará el método de control de velocidad. | |
Reducción dinámica de la velocidad | El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero. | |
Tiempo de aceleración y de desaceleración | 0.0s~3200.0s, 0.0min~3200.0min | |
Reforzamiento del par | 00,0% hasta 30,0% | |
Sobrecarga | Aplicación de carga pesada 150% 1min/5min, aplicación de carga ligera 110% 1min/5min | |
Curva V/F | Múltiples modos: curva V/F lineal, 5 tipos de modo de curva característica de reducción de par (2.0 potencia, 1.8 potencia, 1.6 potencia, 1.4 potencia, 1.2 potencia), curva VF definida por el usuario | |
Precisión de la frecuencia de entrada | Digital: 0.01Hz, analógico: 0.01Hz | |
Control de las emisiones Desempeño |
Curva de aceleración y desaceleración | Directo, curva S |
Operación de velocidades múltiples | 16 pasos de velocidad Funcionamiento a través de terminales de control | |
Ajuste automático de tensión (AVR) |
Mantener el voltaje de salida constante automáticamente cuando el voltaje de la red cambia dentro de un cierto rango | |
Duración fija | Control de longitud fijo y fijo | |
PID incorporado | Se puede construir fácilmente sistema de control de circuito cerrado | |
Función de encendido | Bloque de funciones libres | |
Entrada/salida El poder |
Configuración de la frecuencia | - Control de velocidad de los terminales, - Control de velocidad de los terminales |
Terminal de entrada analógico | Los componentes de las máquinas de ensayo de alta tensión deben estar equipados con un dispositivo de ensayo de alta tensión que permita controlar la tensión. | |
Terminal de entrada digital | DI1-DI6, 6 terminales de entrada digital programables, aislado por optoacoplador, compatible con la entrada de escape/fuente | |
Terminal de entrada y salida digital | DIO1: salida de pulso rápido, entrada/salida normal; DIO2: entrada de pulso rápido, entrada/salida normal | |
Los terminales de salida de analogía | 2 cuerdas 0V~10V/0 (4) mA~20mA | |
Salida del relé | 2Tipos de contacto de las cadenas FormularioC | |
Detección de la temperatura del motor | Se aplicará el sistema de control de velocidad. | |
Interfaz STO | Función de apagado de par seguro SIL3/PLe | |
Com | Protocolo de cooperación entre las Comunidades Europeas | Modbus RTU (Estándar), Pro ibus, CANopen, pro inet, Devicenet, Ethercat y otros |
Medio ambiente | Alturas | Sin descenso de la operación dentro de 2000 m de altitud; 2000 m ≈ 4000 m, cada 100 m de elevación, descenso del 1% (actual) |
Temperatura de funcionamiento | -25°C~+40°C (40°C~55°C Deshidratación) | |
Humedad | 15% a 95%, sin condensación | |
Vibración | 3M3, IEC 60721-3-3 | |
Temperatura de almacenamiento | -40°C~+70°C | |
Lugar de la operación | En interiores, sin luz solar directa, sin gases inflamables y corrosivos, líquidos y partículas conductoras | |
Accesorios | Tarjeta de codificación, tarjeta de expansión de comunicación, tarjeta de detección de voltaje | |
Función de protección | Cortocircuito, sobre corriente, sobrecarga, sobre tensión, bajo tensión, pérdida de fase, sobre temperatura, falla externa, etc. | |
Eficiencia | 5.5kW~22kW: ≥93%; por encima de 30kW: ≥95% | |
Método de instalación | El gabinete | |
Grado de protección | Protección IP20 | |
Refrigerador | Refrigeración por aire forzado |
