1. Resumen

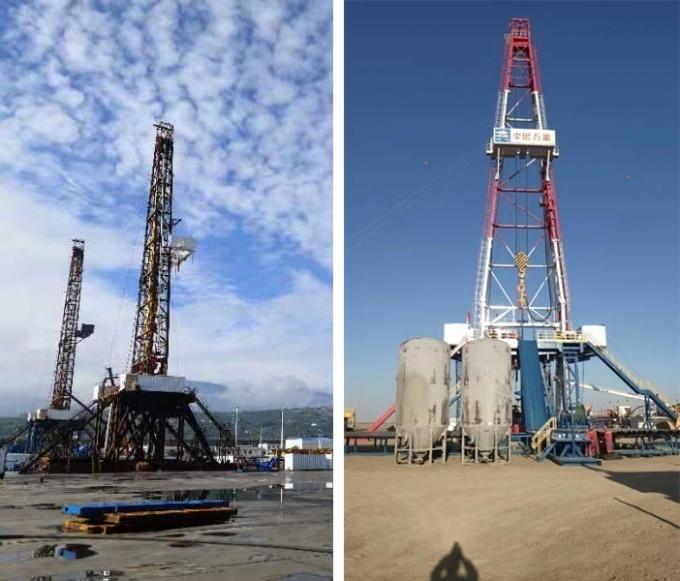

Los objetos motrices del convertidor de frecuencia de la plataforma de perforación son principalmente cabrestantes, giradores y bombas de barro.
El equipo de transmisión de conversión de frecuencia adopta generalmente el esquema común de bus de CC. Para el sistema conectado a la red eléctrica, la unidad rectificadora puede configurarse con retroalimentación,y la unidad de freno centralizada debe configurarse en el bus de corriente continua si no puede ser de retroalimentación.
El cabrestante de la plataforma de perforación tiene características de carga similares a las de la aplicación de elevación, lo que requiere que el inversor tenga un control de vector de bucle abierto/cerrado, un gran par de arranque,Función de vuelo en vuelo a velocidad cero, y para la plataforma de pozo profundo, puede implicar un control sincrónico maestro y múltiples esclavos.
El tocadiscos de la plataforma requiere un límite de par para evitar que el par o las piezas se rompan.
2Esquema de transmisión de conversión de frecuencia
El sistema de perforación de petróleo adopta el convertidor de frecuencia refrigerado por agua de la serie HD2000, la composición del sistema incluye: sistema de suministro de energía, dos unidades rectificadoras de 2,3 MW, tres unidades de bomba de lodo de 1,7 MW, dos 1.Unidades de cabrestante de 2 MW, una unidad giratoria de 1 MW, tres unidades de frenos centralizadas de 1,2 MW, sistema de refrigeración por agua, motores correspondientes para cada unidad de inversor y resistencias de freno externas.Las unidades de potencia de la unidad del cabrestante y la unidad del giradiscos están diseñadas con una potencia nominal de 1.4MW.
Entre ellos:
1. Todo el sistema puede ser alimentado por la red eléctrica o generador diesel en el sitio;
2Dos unidades rectificadoras y todas las unidades de inversores, unidades de frenos de bus común;
3. tres unidades de freno en un armario de unidades;
4. tres bombas de barro pueden ser remolcados dos, es decir, la salida con dos motores coaxial de 600 kW funcionando en paralelo;
5. el cabrestante A y el cabrestante B operan en modo maestro-esclavo;
6. El cabrestante y la plataforma giratoria están equipados con un módulo de bandeja de código;
7El sistema de refrigeración por agua adopta un sistema de doble bomba, y la bomba de circulación se puede seleccionar arbitrariamente durante el funcionamiento.

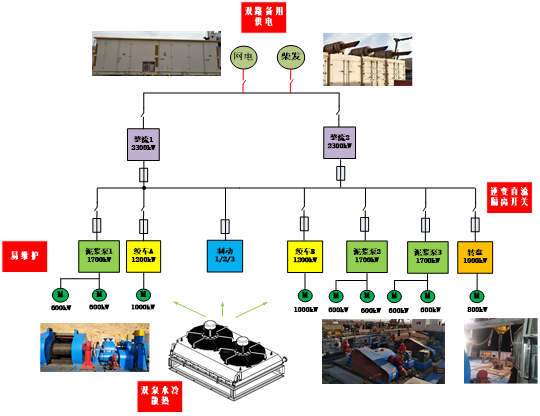

La topología del sistema es la siguiente:
El convertidor de frecuencia de transmisión múltiple enfriado con agua de perforación de petróleo utiliza 8 controladores HCU20 para controlar de forma independiente las unidades rectificador e inversor,garantizar la fiabilidad del funcionamiento del sistema, y realizar la comunicación y transmisión de señales de estado con el PLC de control principal, refrigerador de agua, freno y disco de código.
Entre ellos:
1La comunicación entre el PLC de control principal y cada HCU20 puede elegir el bus Profinet o el bus Profibus;
2. El modo de control maestro-esclavo se realiza entre el cabrestante A y el cabrestante B;
3El gabinete refrigerado por agua puede controlarse localmente o puede ser controlado remotamente por el controlador del rectificador 1.
4La unidad de frenado establece la comunicación con el controlador del rectificador 2 y la información sobre el estado de la unidad de freno se puede transferir al controlador del rectificador 2.o el restablecimiento del fallo de la unidad de frenos puede realizarse a través del controlador rectificador 2;
5La bomba de lodo funciona en modo VF, el cabrestante y la plataforma giratoria funcionan en CLVC (con control de vector de la placa de código);
6Cada controlador HCU20 está equipado con suficientes interfaces de señales AI, AO, DI y DO para el respaldo.

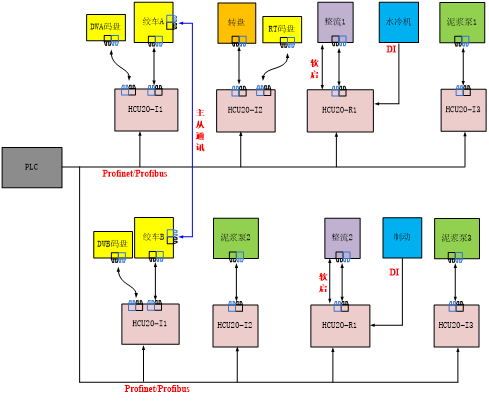

La topología del sistema de control es la siguiente:
