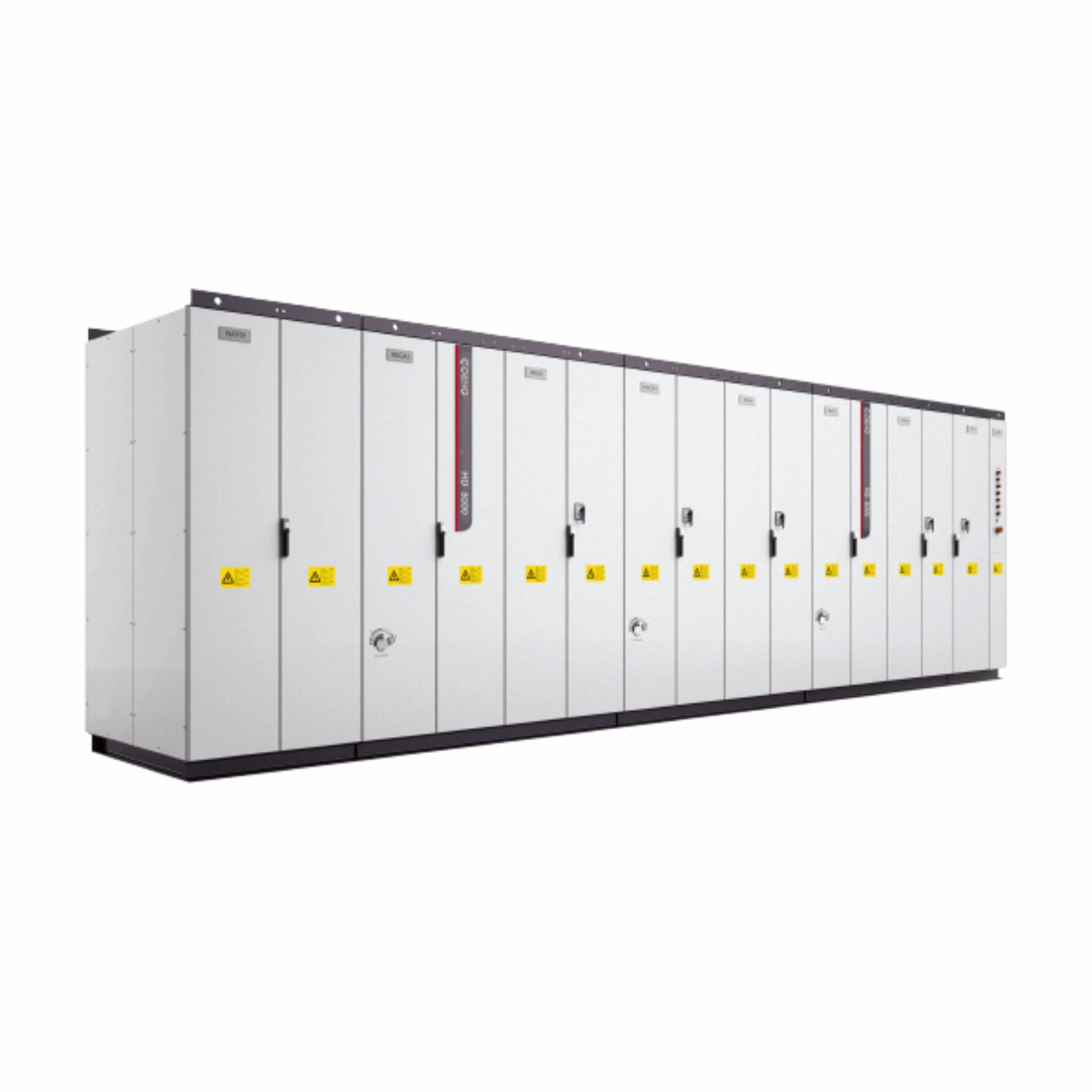

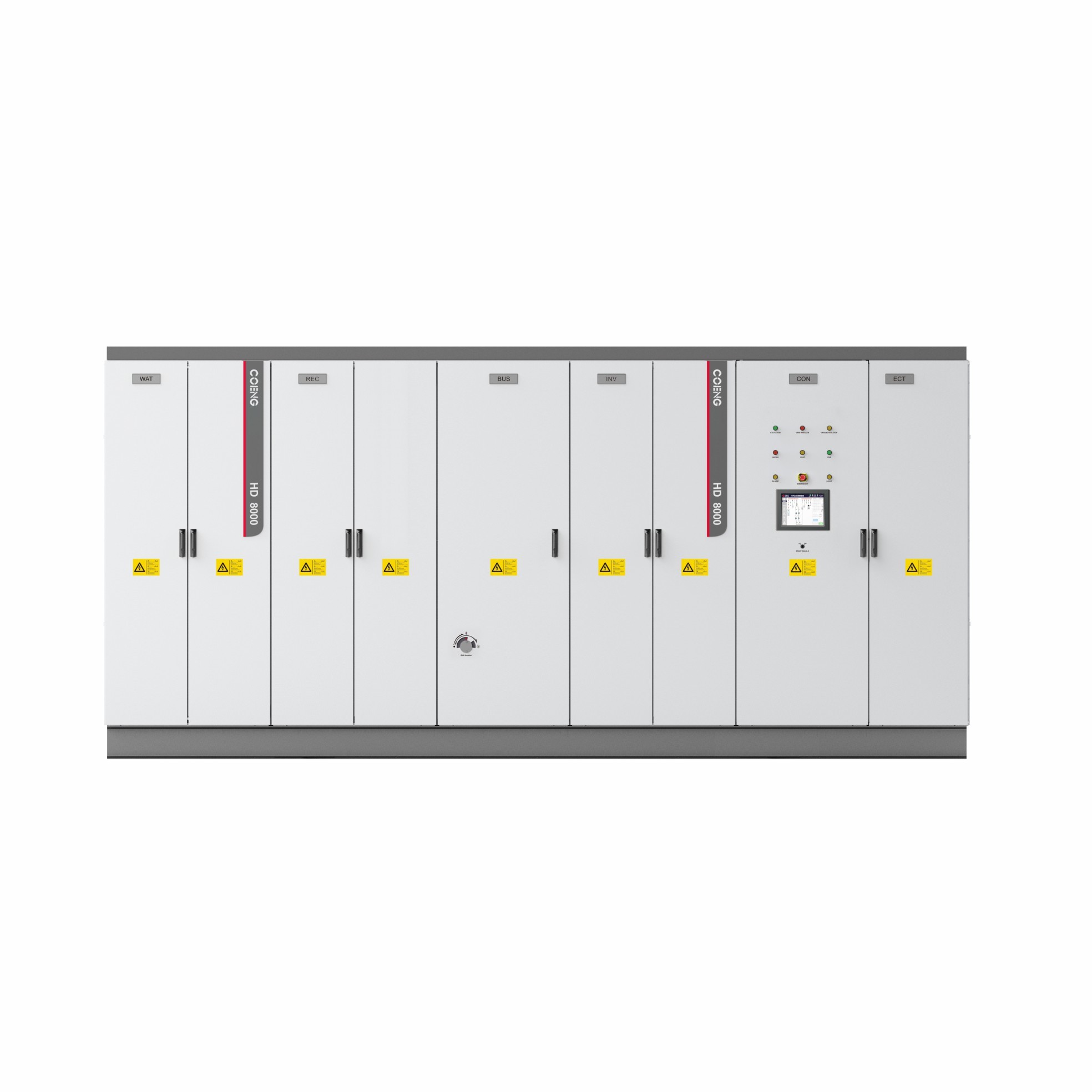

HD8000 VFD Drive Control inteligente para máquinas y transportadores industriales

El Consejo EuropeoLas características

Diseño de ingeniería fiable

• Tecnologías de prevención de fallas de IGCT y protección de los brazos de puente
• Diseño de redundancia y tolerancia a errores para componentes clave
• Uso de dispositivos de energía de contacto por presión de dos lados
• Diseño de protección IP54 y diseño de resistencia a la corrosión C4-M

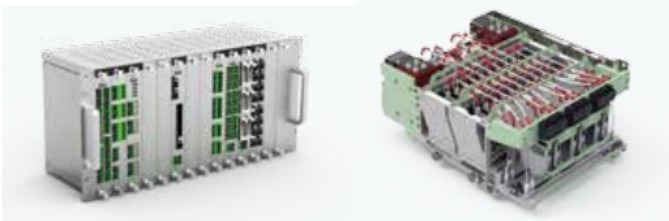

Diseño modular para un mantenimiento fácil

• Diseño modular de los componentes clave
• Sistema inteligente de diagnóstico de fallos para la localización rápida de fallos
• Con sólo 15 minutos necesarios para el montaje/desmontaje del módulo de fase

Excelente rendimiento de control

• Capacidad de operación en cuatro cuadrantes
• Apoyo a varios tipos de motores
• Respuesta rápida al par dinámico y supresión de las vibraciones de torsión
• Modulación sincrónica segmentada de los motores
• Modulación de amplitud de pulso de eliminación armónica selectiva (SHEPWM)

Alta adaptabilidad

• Configuración de accionamiento de un solo motor o de varios motores
• Diseño para altitudes elevadas: no es necesario bajar de altitud a menos de 2.000 m.
• Diseño de adaptabilidad de la red, que permite al sistema adaptarse al desequilibrio de la red, los armónicos de la red, el parpadeo de la frecuencia de la red, las caídas transitorias de voltaje de la red y la conducción de alta / baja tensión a través de la red.

Protocolos de comunicación y software de puesta en marcha

• Soporte de protocolos de comunicación personalizables mediante módulos opcionales
• Sistema de monitoreo robusto para el monitoreo en tiempo real de datos internos, formas de onda y otra información
• software de puesta en marcha rápida

Tecnologías líderes a nivel internacional

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, con algunas tecnologías evaluadas como líderes a nivel internacional

Parámetros técnicos del convertidor VFD de diseño modular:

HD8000 Serie de tensión media de la ingeniería de la unidad: eficiencia de alimentación para exigentes industriales

Resumen del producto

El accionamiento de ingeniería de voltaje medio de la serie HD8000 es un sistema de accionamiento modular de alto rendimiento diseñado para aplicaciones industriales de trabajo pesado que requieren una entrega de energía robusta y un control preciso.Diseñado con una topología AC-DC-AC avanzada, admite configuraciones tanto de unidad como de múltiples unidades, incluidas las arquitecturas de buses de CC compartidos, lo que lo hace ideal para industrias como la metalurgia, el petróleo y el gas, la minería y el transporte ferroviario.Con una capacidad máxima de una sola unidad de 102MVA, el accionamiento tiene capacidad para un amplio rango de voltaje (1900V a 10kV de entrada del lado de la red; 660V a 3300V de salida del lado del motor),garantizar la compatibilidad con las normas mundiales de energía y la integración perfecta en diversos entornos operativos.

Características clave

Control de precisión de alta potenciaEquipado con algoritmos de control de vector y control directo de par (DTC), la serie HD8000 ofrece una regulación precisa de velocidad y par para motores bajo cargas extremas.Su capacidad de funcionamiento multicuadrante permite una regeneración eficiente de la energía durante el frenado, reduciendo la dependencia de las resistencias externas.

Refrigeración avanzada y durabilidadCon un sistema de refrigeración por agua con clasificación IP54, el accionamiento mantiene un rendimiento óptimo en condiciones adversas, incluidas altas temperaturas ambientales y entornos polvorientos.El sistema admite una sobrecarga continua al 110% de la corriente nominal y sobrecargas de corto plazo de hasta 120% durante 60 segundos., garantizando la fiabilidad en los procesos críticos.

Supresión armónica y estabilidad de la redUtilizando la rectificación de múltiples pulsos y la tecnología de rectificador PWM activo, la unidad minimiza la distorsión armónica (THDi < 3%), mejorando la calidad de la energía de la red y el cumplimiento de las normas IEC 61000-3-12.

Interfaz humano-máquina intuitiva (HMI)Una pantalla táctil de grado industrial de 15,6 pulgadas proporciona monitoreo en tiempo real de los parámetros operativos, diagnóstico de fallas y ajustes de configuración.Plantillas específicas para aplicaciones precargadas para agilizar la configuración de flujos de trabajo industriales comunes.

Ventajas únicas

Escalabilidad modularEl diseño modular de la unidad permite el reemplazo rápido de componentes y la expansión de la capacidad.reducir al mínimo el tiempo de inactividad durante el mantenimiento o las actualizaciones.

Protocolos de seguridad completosCertificado según las normas CE, IEC y ATEX, la unidad incorpora mecanismos de protección de múltiples capas, incluido el apagado de sobrevoltaje/bajovoltaje, la detección de pérdida de fase y las alertas de sobrecarga térmica.Un sistema integrado de control del caudal de agua evita fallos de refrigeración.

Mantenimiento predictivo inteligenteLos algoritmos de IA integrados analizan datos históricos y en tiempo real para predecir el desgaste de los componentes, como la degradación del condensador o la vida útil del ventilador, lo que permite una planificación proactiva del mantenimiento.El acceso remoto a través de plataformas de nube cifradas facilita la gestión centralizada de activos distribuidos.
