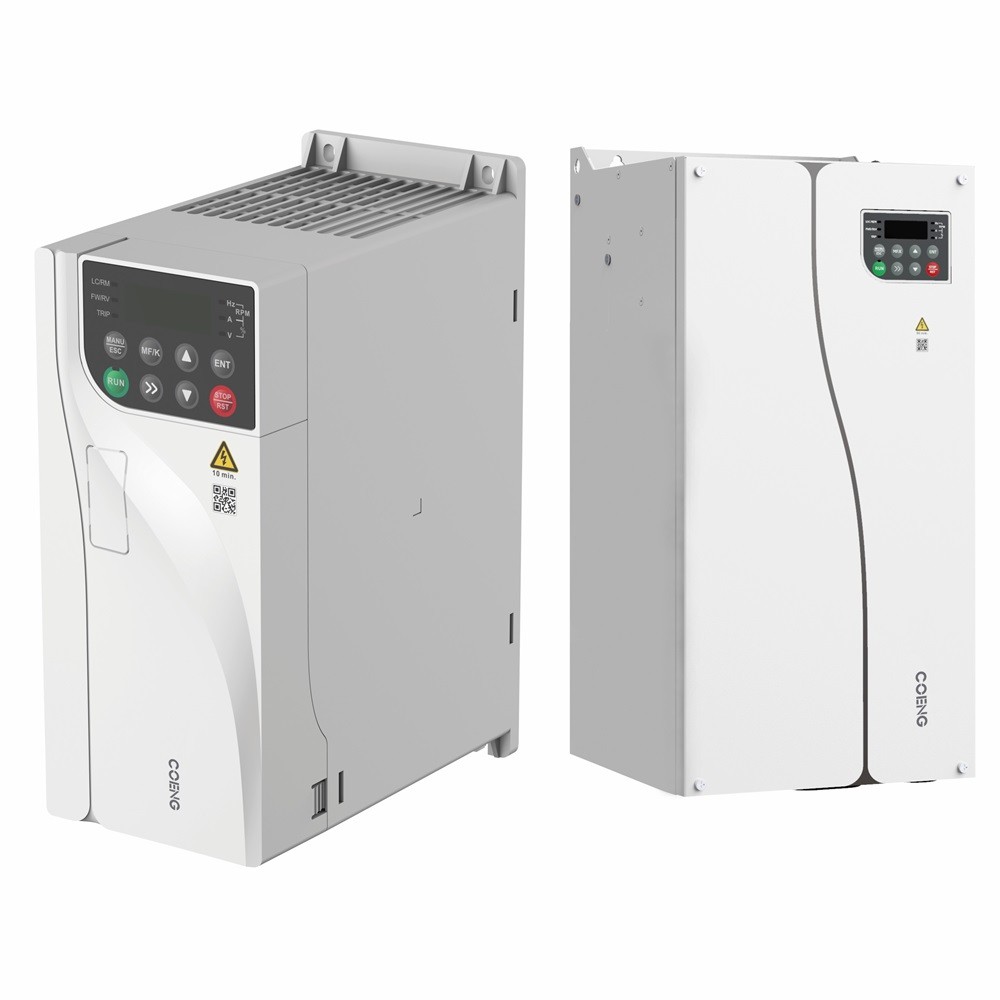

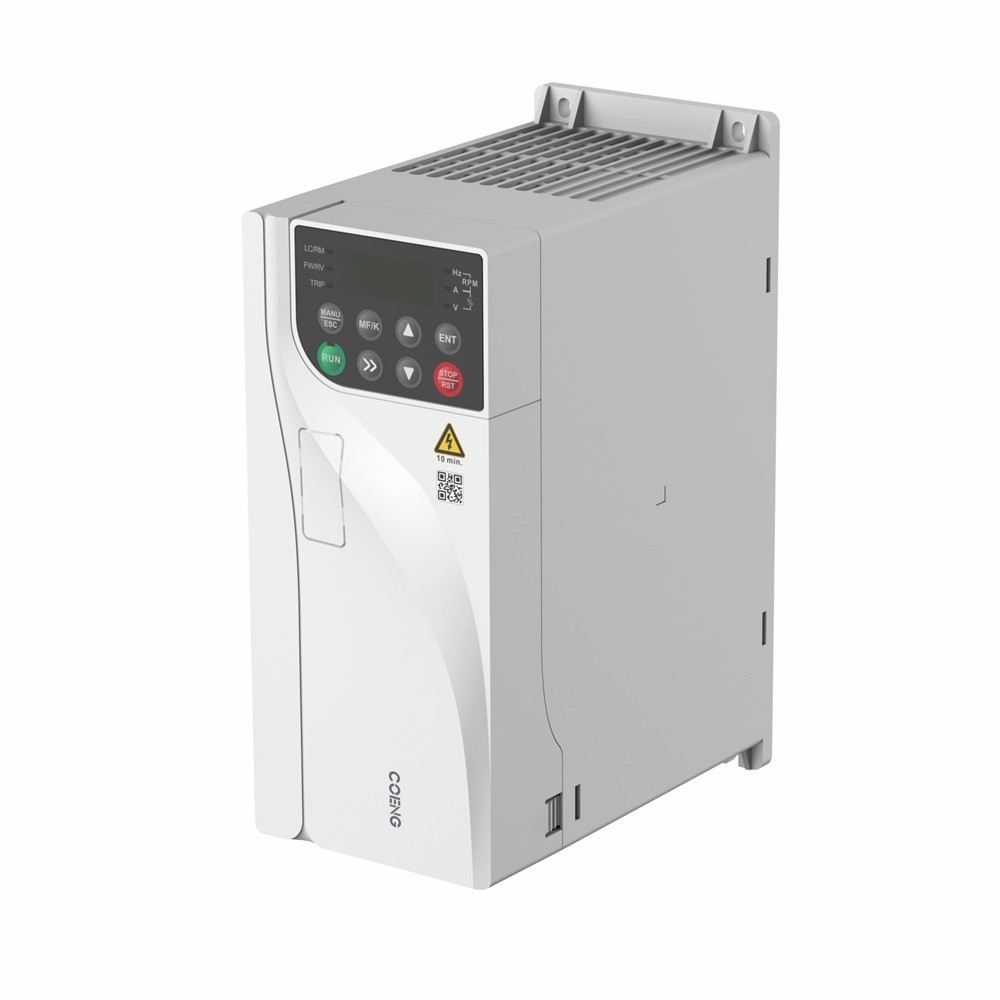

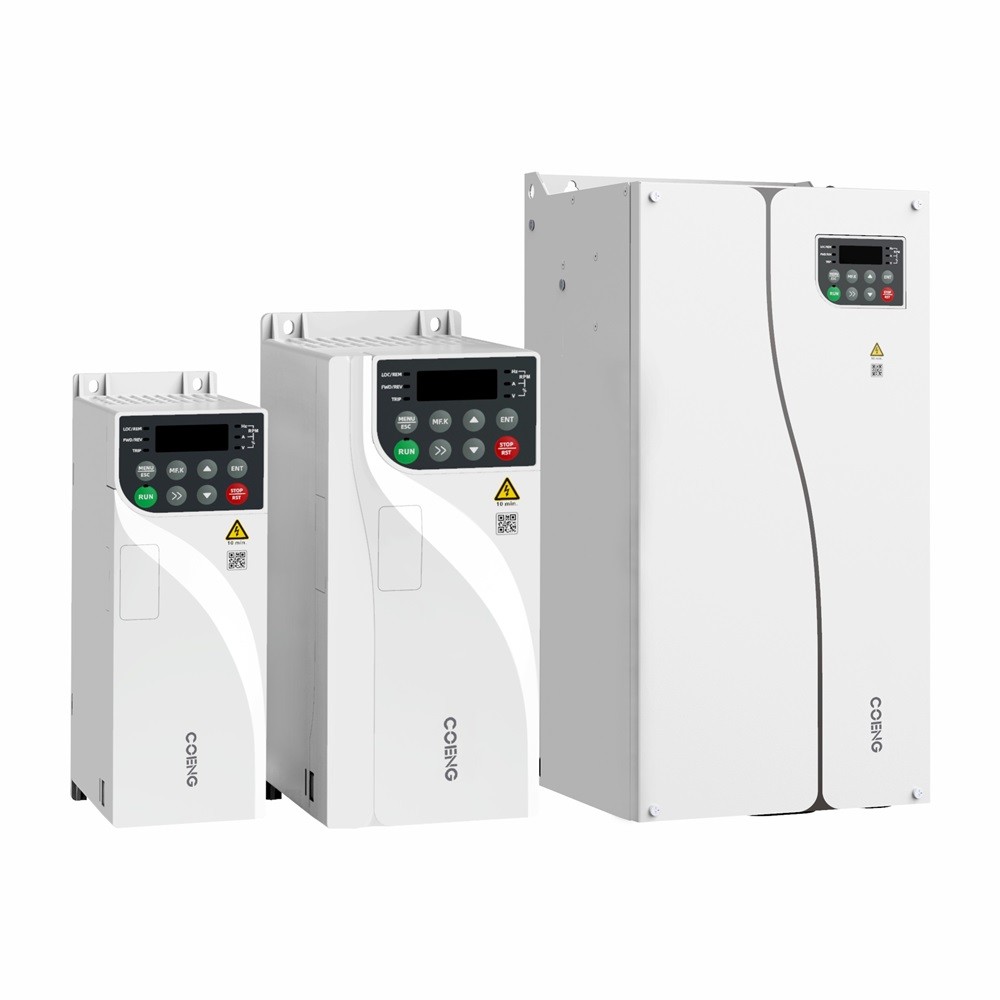

Motor asíncrono de inversor de la serie HV350 diseñado para condiciones ambientales adversas

  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
Lugar de origen porcelana
Nombre de la marca COENG
Certificación CE
Número de modelo HV350
Cantidad de orden mínima 1
Detalles de empaquetado Cartón, caja de la madera contrachapada
Tiempo de entrega 10-30 días hábiles
Condiciones de pago L/C, T/T, Western Union
Capacidad de la fuente 20000SETS/YEAR

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Voltado de entrada Válvula de entrada: de 380 V (-15%) a 480 V (+10%) Fase: de tres fases Frecuencia de alimentación de entrada Se aplicarán los siguientes requisitos:
Válvula de salida 0V~Voltaje de entrada Frecuencia de salida 0 ¢ 600 Hz
Tipo de motor de mando maestro Motor asíncrono Rango de velocidades del mando maestro 1:10 V/F;1:100 OLVC;1:1000 CLVC
Modo de control maestro V/F, OLVC ((Control de vectores de circuito abierto), CLVC ((Control de vectores de circuito cerrado
Resaltar

Condiciones ambientales adversas Inversor

,

Invertidores de motor asíncrono
Deja un mensaje
Descripción de producto

El inversor de la serie HV350 es un inversor vectorial de uso general recientemente desarrollado por Hopewind Electric.Sobre los principios de diseño de abundantes funciones de software, mejor rendimiento y mayor fiabilidad, este inversor presenta un volumen más pequeño con una mayor expansibilidad, más funciones de comunicación y una operación más fácil.



El Consejo EuropeoLas características

Alta confiabilidad

• El innovador conducto de aire independiente protege el inversor del polvo y otras sustancias
• Aplicar un software de simulación térmica eficiente y preciso
• Adopción de pruebas térmicas avanzadas, tecnología y equipos de validación
• Procedimiento riguroso de ensayo a plena carga y sobrecarga
• Todos los productos que superen el ensayo de envejecimiento por carga a altas temperaturas antes de ser puestos en servicio
• Proceso automático de pulverización de pintura a tres aguas



Alta adaptabilidad



• Amplio rango de tensión, 380V a 480V en tres fases
• Filtro C3 incorporado
• Diseño de conexión a tierra EMC sencillo y fácil de usar
• Diseño en forma de libro con un volumen 40% menor que los modelos tradicionales
• Apoyo a la instalación paralela de varios inversores



Desempeño excepcional



• Apoyo al control del accionamiento de motores asíncronos trifásicos
• Apoyo al control V/F, control de vectores de bucle abierto
• Funciones completas de autoajuste del motor, incluidas la autoajuste dinámico, estático y estático+dinámico



Varias funciones de expansión



• Tarjetas de expansión de terminales de E/S opcionales
• Soporte para Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP y otras comunicaciones de bus



Facilidad de uso específica de la industria



• Los modelos de 22 kW o menos están equipados con una unidad de frenado integrada de serie, mientras que los modelos de 30 kW a 560 kW con una unidad de frenado opcional
• Control del PID de proceso de apoyo que puede aplicarse en el control de temperatura constante, control de presión constante y control de tensión
• Apoyo a la función de oscilación que puede aplicarse en las industrias de fibra y textiles
• Apoyo a la profundidad de PWM aleatoria para reducir el ruido del motor
• Apoyo a los modos de separación media y completa de V/F



Descomposición automática de errores



• Soporte de software de fondo para depuración rápida
• Soporte de registros de eventos y registros de fallas



Punto de trabajo Descripción de las especificaciones y datos técnicos
Potencia de entrada/salida Voltado de entrada Válvula de entrada: de 380 V (-15%) a 480 V (+10%) Fase: de tres fases
Frecuencia de potencia de entrada Se aplicarán los siguientes requisitos:
Desequilibrio del voltaje de entrada ≤ 3%
Válvula de salida 0V~Voltaje de entrada
Frecuencia de salida 0 ¢ 600 Hz
Desempeño del control maestro Tipo de motor Motor asíncrono
Modo de control V/F, OLVC ((Control de vectores en bucle abierto)
Rango de velocidad 1Se aplicará el método siguiente:
Torque de arranque OLVC: 150% ((0.25Hz)
Precisión del par ± 5% (OLVC, por encima de 5 Hz)
Variación del par ≤ ± 5%, en el modo de control vectorial
Estabilidad de la velocidad VOLV, el 0,2%
Respuesta del par ≤ 5 ms, en el modo de control vectorial
Tiempo de aceleración/desaceleración 0.0s~3200.0s; 0.0min~3200.0min
Aumento del par 00,0% hasta 30,0%
Capacidad de sobrecarga Tipo G: 150% 1min/5min; 180% 10s/5min; tipo P: 110% 1min/5min; 150% 10s/5min
Curva V/F Tipo de línea recta, tipo de puntos múltiples, modo de separación parcial V/F, modo de separación completa V/F
Resolución de la frecuencia de entrada Configuración digital: 0,01 Hz, configuración analógica: frecuencia máxima × 0,025%
Principales funciones Curva de aceleración/desaceleración Línea recta y curva S
Un simple PLC, control de varias velocidades 16 segmentos de velocidad soportados a través de terminales de control
Regulación automática del voltaje (AVR) Mantenga automáticamente el voltaje de salida constante cuando el voltaje de la red varía dentro de un cierto rango
Control de longitud fijo Control con longitud dada
PID incorporado Forma fácilmente un sistema de control de circuito cerrado
Conmutación de varios motores Cambio entre dos grupos de parámetros del motor para controlar los dos motores
E/S virtuales 8 grupos de VDI/VDO virtuales, 3 grupos de IA como DI, lo que permite un control lógico simple
Control de retención de sobrevolución/sobrecorriente Limitación automática de la corriente y el voltaje durante el funcionamiento que impide que el inversor se desencadene debido a una sobrecorriente o sobrevoltaje frecuentes
Reinicio después de una falla de energía Después de la falla de energía y la restauración, el inversor espera por un tiempo establecido antes de funcionar automáticamente
Limitación de corriente rápida Evita las fallas frecuentes de sobrecorriente en el inversor
Potencia de entrada/salida Método de ajuste de frecuencia Técnico; terminal hacia arriba/hacia abajo; referencia múltiple; referencia de pulso; comunicación
Los terminales de entrada analógicos El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.
Los terminales de entrada digital DI1-DI5, 5 terminales de entrada digital programables con aislamiento óptico, compatibles con ambos
las entradas de sumersión/abastecimiento.
DI5 admite entrada de pulso de alta velocidad con una frecuencia de entrada máxima de 100 kHz.
Los terminales de salida digital Puesta en marcha del colector abierto; rango de voltaje de salida: 0V~24V; capacidad de carga de corriente: 50mA.
DO1 admite una salida de pulso de alta velocidad con una frecuencia de salida máxima de 100 kHz.
Los terminales de salida analógicos El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
Salida del relé Contacto de 1 canal de la forma C, NO+NC
Comunicación Protocolos de comunicación Modbus RTU (configuración estándar); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (configuración opcional)
Requisitos ambientales Alturas ≤ 1000 m: no es necesario bajar la clasificación
1000~3000 m: reducción de la corriente en un 1% por cada 100 m
Temperatura ambiente -25°C+40°C (Se permite el funcionamiento con una temperatura entre 40 y 55 °C)
Humedad 15% ~ 95%, sin condensación
Vibración 3M3, IEC 60721-3-3
Temperatura de almacenamiento -40°C ~ +70°C
Lugar de instalación En interiores, sin luz solar directa, libre de gases inflamables y corrosivos, líquidos y partículas conductoras.
Accesorios opcionales Tarjetas de expansión de comunicaciones, tarjetas de expansión de terminales de E/S
Protección Protección contra cortocircuito, sobrecorriente, sobrecarga, sobrevoltura, bajovoltura, pérdida de fase, sobre temperatura, fallas externas, etc.
Método de instalación Instalado en un armario
Calificación de protección Protección IP20
Método de enfriamiento Refrigeración por aire
