Dispositivo de frecuencia variable 3300V 1900V,10kV 6600V 10kV inversor de velocidad

  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
  • Variable Frequency Drive 3300V 1900V,10kV 6600V 10kV vfd inverter
Lugar de origen China.
Nombre de la marca COENG
Certificación CE
Número de modelo Se trata de un sistema de control de las emisiones de gases de escape.
Cantidad de orden mínima 1
Detalles de empaquetado Casilla de madera
Tiempo de entrega días 10-30working
Condiciones de pago L/C, T/T, Western Union
Capacidad de la fuente 20000SETS/YEAR

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Características mecánicas Dispositivo de transmisión de un solo/múltiples ejes, de dos cuadrantes/cuatro cuadrantes Voltagem nominal del lado del motor 3: 3300V 6: 6600V A: 10kV
El poder 10: 10MVA Método de rectificación P: PWM D: rectificación básica del diodo
Método común de rectificación del bus En blanco: rectificación única 2: rectificación doble Método común de inversor de bus En blanco: simple D: doble inversor T: triple inversor
Resaltar

Dispositivo de frecuencia variable de 1900 V

,

Invertidor de 10 kV de velocidad constante

,

Dispositivo de frecuencia variable de 3300 V
Deja un mensaje
Descripción de producto

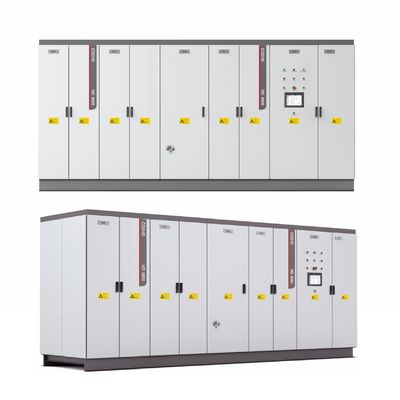

Convertidor de frecuencia variable del sistema VFD de alta potencia HD8000



Aplicación del producto

  • Características:Accionamiento de uno o varios ejes, protección IP54, dos o cuatro cuadrantes
  • Diseño:diseño modular
  • Rectificación:rectificación básica multipulso, rectificación inteligente y rectificación PWM
  • Tasa de voltaje:1900V3000V (3300V), 6000V, (6600V), 10000V
  • Potencia máxima:30MVA (simple) 60MVA (paralelo)
  • Motores compatibles:Motor de inducción asíncrono, motor síncrono de imanes permanentes, motor síncrono excitado eléctricamente
  • Método de control:V/F, control vectorial de bucle cerrado con sensor, control vectorial de bucle abierto sin sensor
  • Enfriamiento:refrigeración por agua

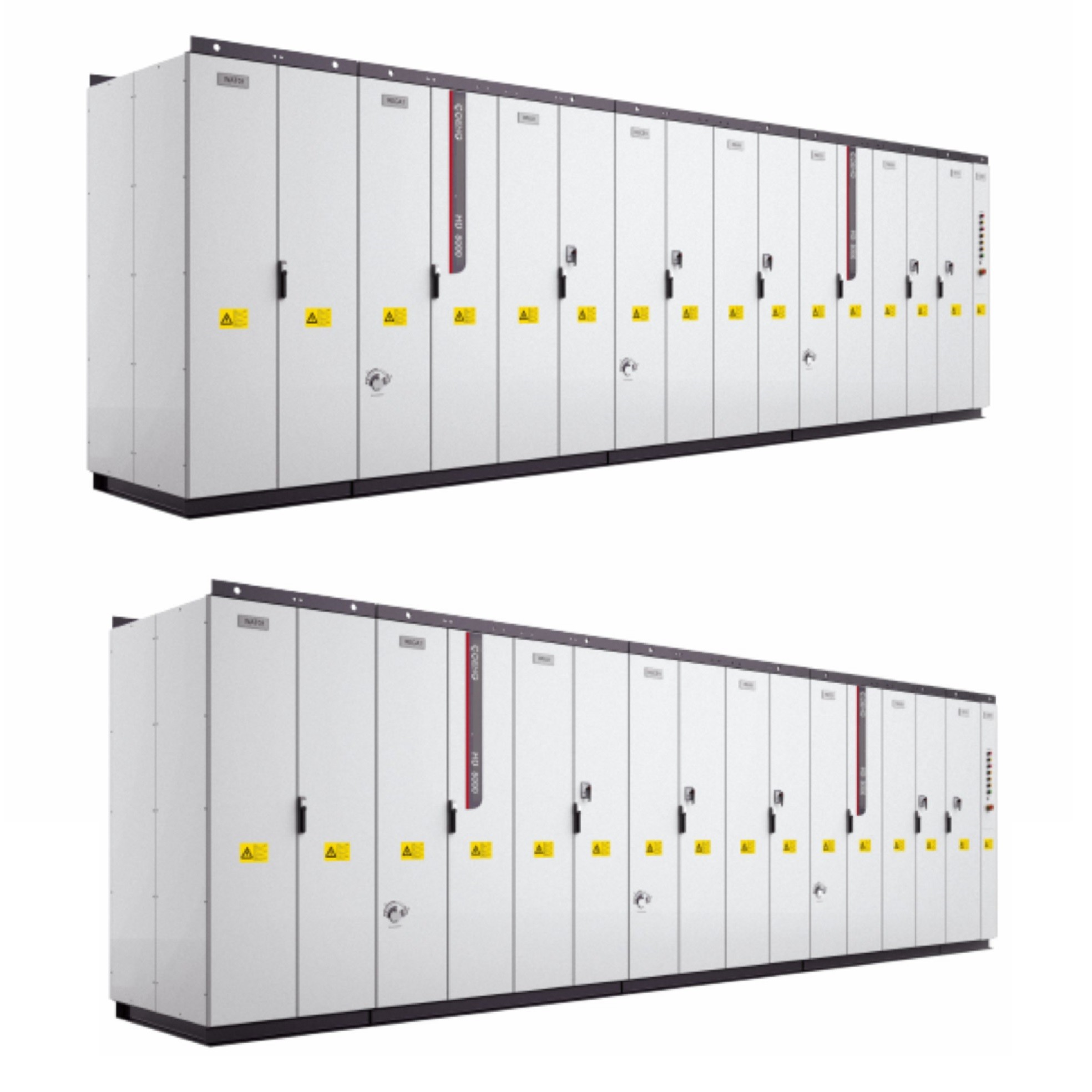

Dispositivo de frecuencia variable 3300V 1900V,10kV 6600V 10kV inversor de velocidad 0

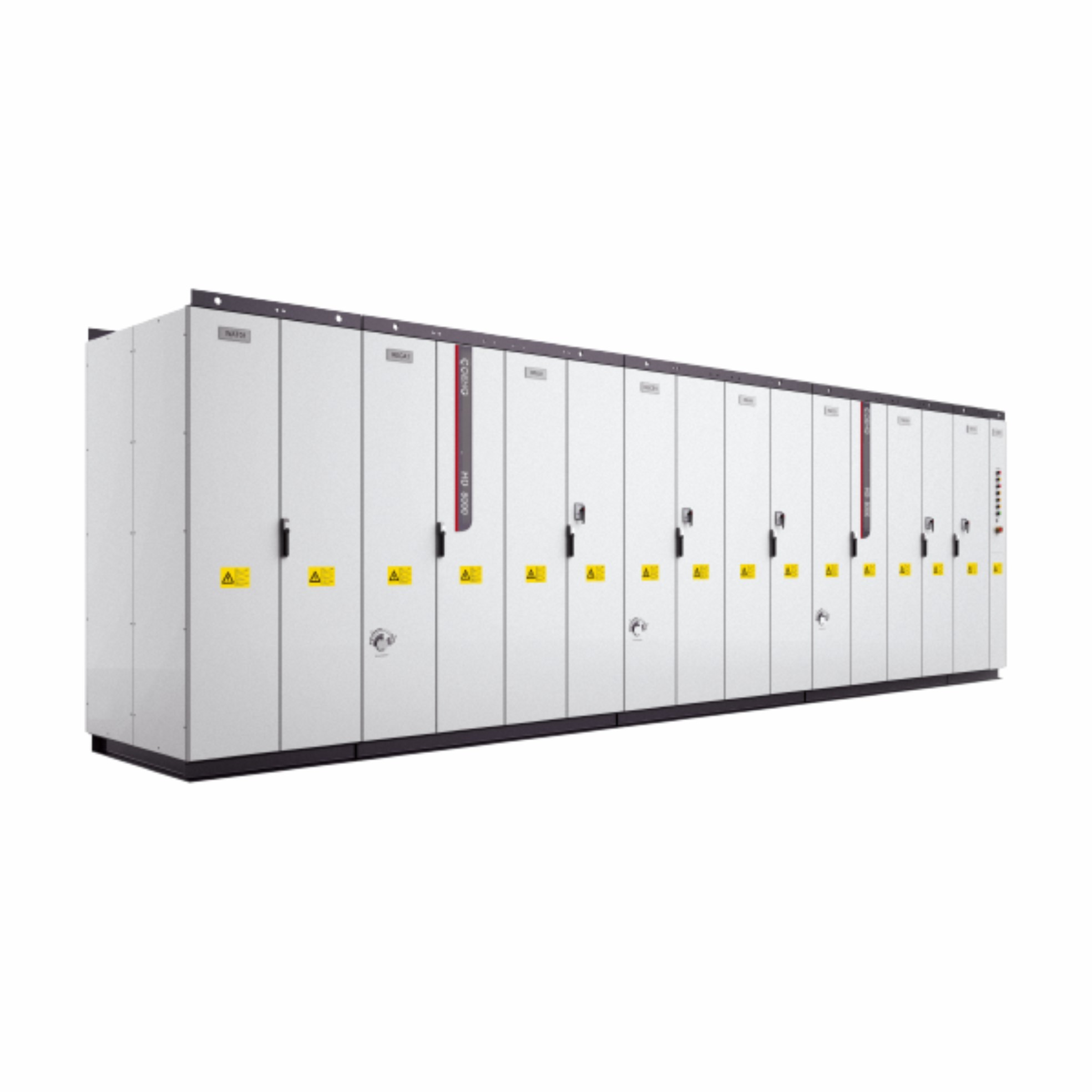

Dispositivo de frecuencia variable 3300V 1900V,10kV 6600V 10kV inversor de velocidad 1

Especificación técnica
Especificaciones técnicas del HD8000
HD8000 3306 3308 3310 3312 2624 AA30 6640 AA60
R Ectificación básica voltaje de entrada 3300V 1900V 10kV 6600V 10kV
Frecuencia de entrada 45Hz-66Hz
Sobrecarga 110%@ corriente nominal, 120%@ corriente nominal 60s
mifficiencia ≥99%
factor de potencia ≥0,95 (corriente nominal, equipado con reactor de entrada de CA al 2%)
Protección Protección contra sobrecarga, protección contra sobrecalentamiento, protección contra cortocircuitos, evaluación previa de fallas, etc.
RecPWM
tificación		 Frecuencia de entrada 45Hz-66Hz
Sobrecarga 110%@ corriente nominal, 120%@ corriente nominal 60s
mifficiencia ≥98,5%
factor de potencia ajustable (predeterminado 1)
Protección Protección contra sobrecarga, protección contra sobrecalentamiento, protección contra cortocircuitos, evaluación previa de fallas, etc.
Inversor voltaje de salida 3300V 6600V 10kV 6600V 10kV
Frecuencia de salida máxima

110Hz
Precisión estable de velocidad OLVC: 0,01%, CLVC: 0,01% OLVC: 0,01%, CLVC: 0,01%
Pulso de velocidad OLVC: 0,2%, CLVC: 0,1% OLVC: 0,4%, CLVC: 0,2%
Par de arranque OLVC: 150%, CLVC: 200% OLVC: 130%, CLVC: 150%
control de par V/F: Sí, OLVC: Sí, CLVC: Sí V/F: Sí, OLVC: Sí, CLVC: Sí
Precisión del par OLVC: 5%, CLVC: 2% OLVC: 5%, CLVC: 2%
Tiempo de respuesta del par OLVC: 5 ms, CLVC: 5 ms OLVC: 5 ms, CLVC: 5 ms
Tiempo de respuesta rotativo OLVC: 100 ms, CLVC: 100 ms OLVC: 150 ms, CLVC: 150 ms
Equivalente de caída dinámica OLVC: 0,5%*s, CLVC: 0,25%*s OLVC: 1%*s, CLVC: 0,5%*s
Sobrecarga 110%@corriente nominal, 120%@corriente nominal 60s
Ambiente Temperatura temperatura de entrada ≤40
Altitud ≤4000m (reducción de potencia de 2000m~4000m)
Datos mecánicos protección de propiedad intelectual IP54
Enfriamiento Refrigeración por agua
Anticorrosión C4-M
Tabla de selección de la serie HD8000
Módulo Voltaje de red Voltaje del motor Fuerza ClasificadoI f máx. Tamaño (Ancho*Profundidad*Alto) (mm) Nota
HD8000-3306 3300V 3300V 6MVA 1050A 110Hz 4600*1300*2200 Contiene gabinete refrigerado por agua.
HD8000-3308 8MVA 1400A
HD8000-3310 10MVA 1750A
HD8000-3312 12MVA 2100A
HD8000-2624 1900V 6600V 24MVA 2100A 7800*1300*2200
HD8000-AA30 10kV 10kV 30MVA 1750A 10600*1300*2200
HD8000-6640 6600V 6600V 40MVA 3500A 15600*1300*2200
HD8000-AA60 10kV 10kV 60MVA 3500A 21200*1600*2200



Funciones de los variadores de frecuencia (VFD)

Los variadores de frecuencia (VFD) son dispositivos electrónicos que se utilizan para controlar la velocidad y el par de motores eléctricos. Son ampliamente utilizados en aplicaciones industriales y comerciales. Estas son las funciones principales de los VFD:

1. Control de velocidad

  • Velocidad del motor ajustable: Los VFD permiten un control preciso de la velocidad del motor según los requisitos operativos, lo cual es crucial para aplicaciones como ventiladores, bombas y transportadores que necesitan velocidades variables.

2. Ahorro de energía

  • Consumo de energía reducido: Al ajustar la velocidad del motor, los VFD pueden reducir significativamente el uso de energía. En muchas aplicaciones, los motores normalmente funcionan con cargas más bajas y el uso de un VFD puede ahorrar energía sustancial.
  • Eficiencia operativa optimizada: Los VFD ayudan a que los equipos funcionen en su punto óptimo de eficiencia, lo que reduce el desperdicio innecesario de energía.

3. Arranque y parada suaves

  • Inicio suave: Los VFD permiten un arranque suave de los motores, minimizando las sobretensiones eléctricas y el estrés mecánico, mejorando así la vida útil tanto del motor como del equipo conectado.
  • Parada controlada: Proporcionan una desaceleración controlada, evitando paradas bruscas que pueden provocar choques mecánicos.

4. Control de par

  • Gestión precisa del par: Los VFD permiten mantener un par constante a diferentes velocidades, lo cual es esencial para aplicaciones que requieren un control preciso del par, como grúas y sistemas de manipulación de materiales.

5. Mejora del control de procesos

  • Regulación de flujo y presión: En aplicaciones de bombas y ventiladores, los VFD pueden ajustar el flujo y la presión según la demanda en tiempo real, mejorando la estabilidad y flexibilidad de los procesos de producción.
  • Soporte para la automatización: Los VFD se pueden integrar con sensores y sistemas de control para admitir una automatización más compleja, mejorando la eficiencia general de la producción.

6. Reducción de ruido y vibraciones

  • Menor ruido de funcionamiento: Al permitir ajustes suaves de velocidad, los VFD pueden reducir los niveles de ruido operativo, creando un mejor ambiente de trabajo.
  • Vibración minimizada: La operación a velocidad estable ayuda a reducir las vibraciones mecánicas, extendiendo la vida útil del equipo.

7. Funciones de protección

  • Protección contra sobrecarga y cortocircuito: Los VFD modernos vienen equipados con varias funciones de protección, incluida protección contra sobrecarga, cortocircuito y sobrecalentamiento, lo que garantiza el funcionamiento seguro de los motores y los sistemas de accionamiento.
  • Monitoreo de fallas: Los VFD pueden monitorear las condiciones del sistema en tiempo real, detectando y alertando rápidamente a los usuarios sobre fallas, lo que minimiza el tiempo de inactividad.

Conclusión

Los variadores de frecuencia desempeñan un papel crucial en las aplicaciones industriales y comerciales modernas. Al proporcionar un control preciso de la velocidad y el par, junto con ahorros de energía y funciones de protección, los VFD ayudan a mejorar la eficiencia, reducir el consumo de energía y extender la vida útil de los equipos. A medida que avanza la tecnología, la gama de aplicaciones y funcionalidades de los VFD continúa ampliándose.




Características del producto

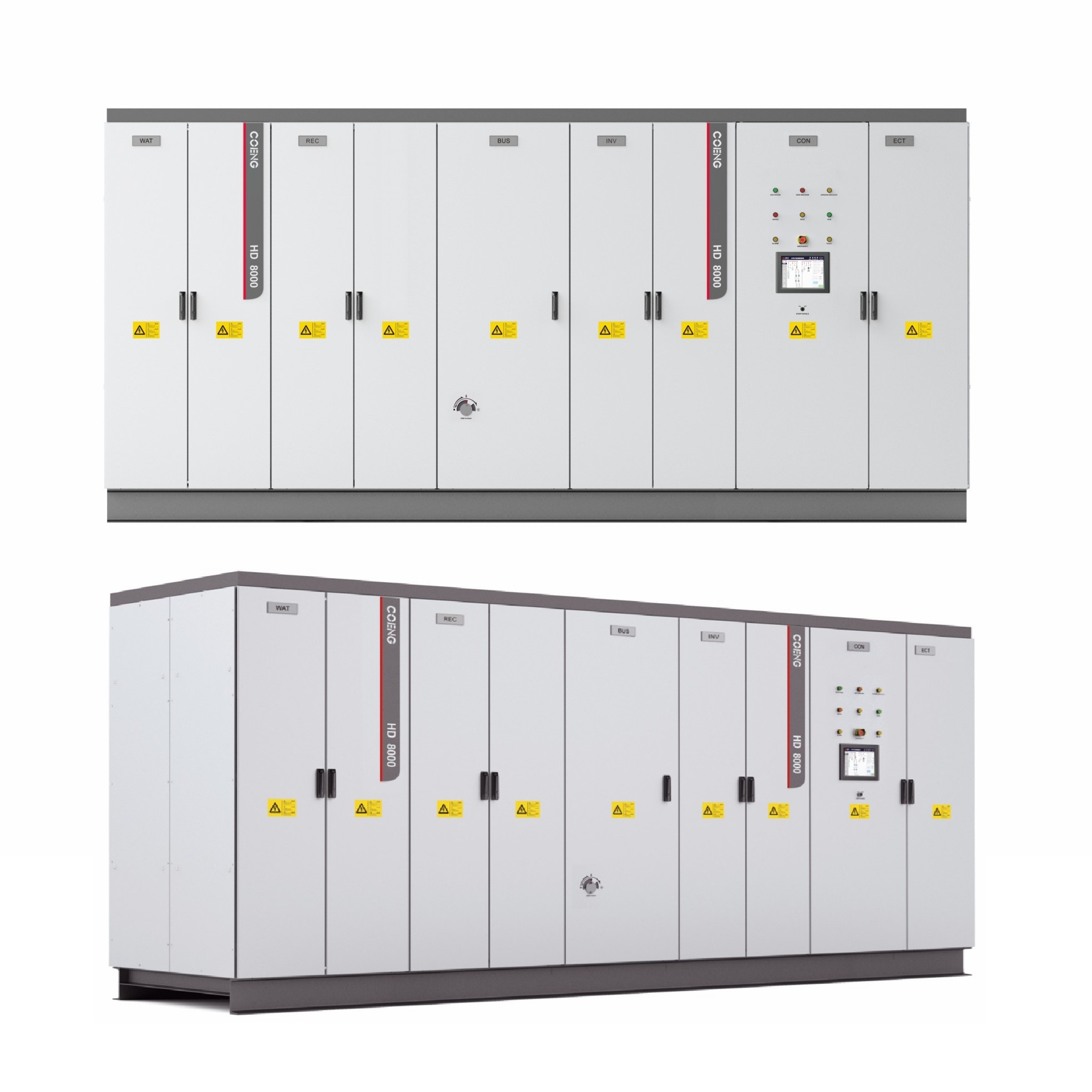

Concepto de diseño de ingeniería
Características
· Protección IP54 para que el sistema tenga una adaptabilidad ambiental súper fuerte
· Diseño redundante de componentes clave para reducir la probabilidad de tiempo de inactividad del sistema.
· IGCT y tiristor avanzados que hacen que el sistema de energía tenga una confiabilidad ultra alta
· Adoptando un paquete de prensa doble, excelente rendimiento de disipación de calor que hace que el sistema tenga una densidad de potencia ultraalta
· Sistema de fallas de protección de primera clase
· Potente sistema de monitoreo para proporcionar datos completos a los clientes.
· Numerosos accesorios opcionales
Protección
· Prejuicio IGCT + brazo de circuito puente mediante tecnología de protección
· Detección en tiempo real del valor instantáneo de la corriente del terminal de CA que prohíbe la acción de apagado por alta corriente
Excelente control
· Operación doble en cuatro cuadrantes para cumplir con la retroalimentación de energía eléctrica y de frenado
· Respuesta dinámica de par rápida para cumplir con los requisitos del sistema para suprimir la resonancia mecánica
· El motor está modulado sincrónicamente en secciones para cumplir con los requisitos de alto rendimiento de laminación de acero, polipastos, etc.
· Adaptado a diversos motores (motores de inducción, motores síncronos de imanes permanentes, motores síncronos de excitación eléctrica, etc.)
Curva de sobrecarga
· 110%@corriente nominal, 120%@corriente nominal 60s

Diseño de ingeniería
Diseño modular
· Sistema inteligente de diagnóstico de fallas, posicionamiento rápido.
· Diseño modular de componentes clave, alta consistencia y alta confiabilidad.
· Mantenimiento conveniente
Diseño sísmico intensivo
· IEC60721 3M5 condiciones mecánicas-funcionamiento estable
· El diseño mecánico preciso garantiza una intensa resistencia a los terremotos
Protocolo de comunicación personalizable
· admite el protocolo de comunicación establecido, que puede realizar una conexión perfecta con el PLC inherente y es más conveniente para el reemplazo y el mantenimiento
· Admite bus de campo: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP

Garantía de confiabilidad del HD8000
Producción estandarizada y pruebas de fábrica.
· El proceso de prueba se controla automáticamente y todo el proceso es rastreable
· Todos los productos pasan la prueba de envejecimiento 100%V y 100%Pn antes del envío
· Sistema de gestión MES perfecto para garantizar la eficiencia de la producción.
· La plataforma de prueba líder en la industria y puede garantizar la calidad del producto porque puede cumplir con los diferentes niveles de voltaje y diferentes modos de rectificador de la prueba de carga completa del variador.

Software de depuración rápida de HD8000
· El software de depuración rápida se conecta a la PC mediante fibra óptica. El software tiene una gran cantidad de funciones de depuración profesionales, como configuración de parámetros por lotes, descarga de datos de fallas y análisis de formas de onda, osciloscopio de alta velocidad y una gran cantidad de funciones de edición. El software admite comunicación serie o Ethernet, por lo que puede mantener el VFD a través de comunicación serie o mantener el VFD en la sala de control central a través de Ethernet.
