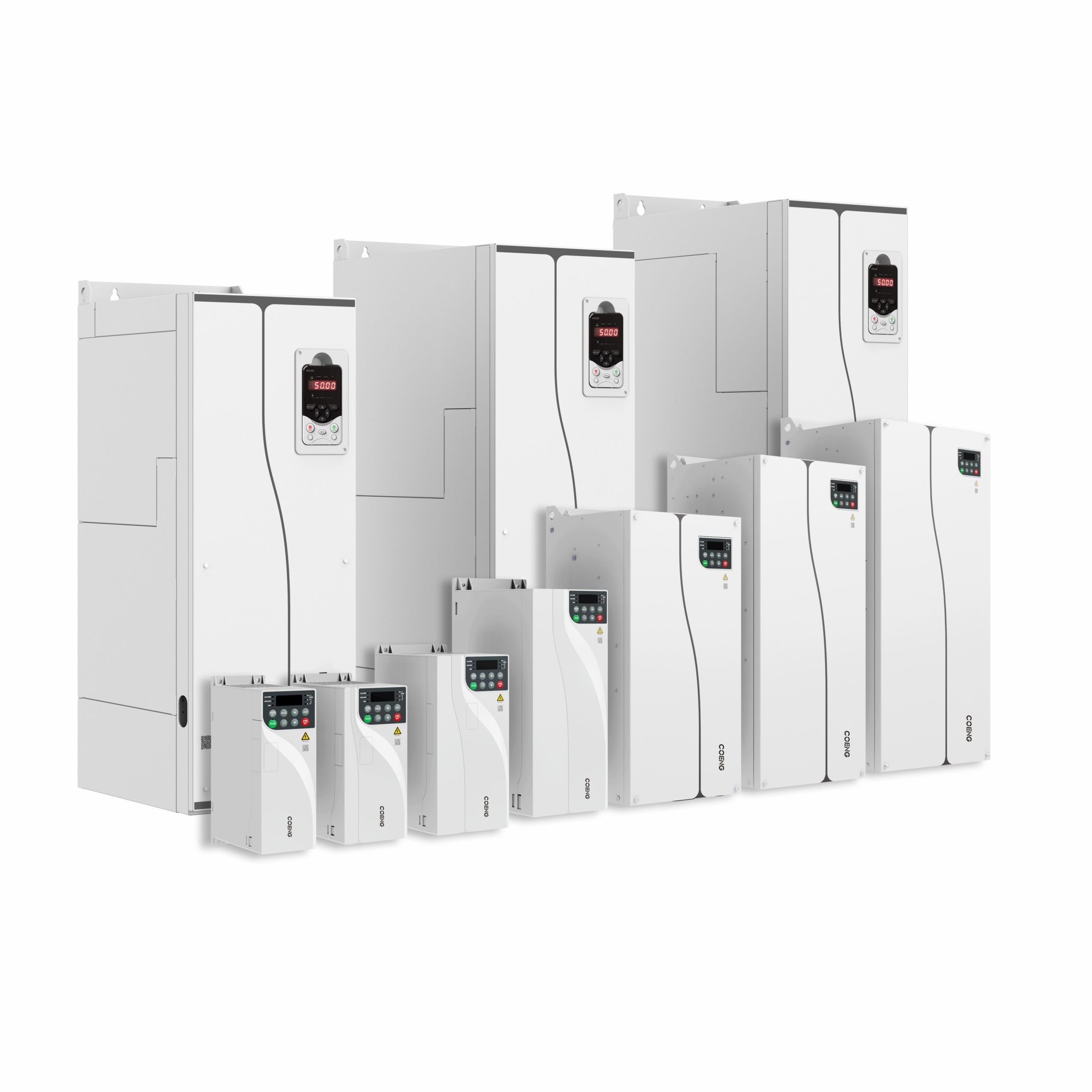

HV610 Grúa VFD Conversor de frecuencia

HV610 Convertidor de frecuencia VFD específico para grúa

Descripción del producto
El convertidor de frecuencia de la serie HV610 es un convertidor de frecuencia especial desarrollado para la industria de la elevación.Nuestros productos se basan en la perspectiva de las aplicaciones de elevación e integrar control anti-swing y protección anti-aflojamiento. , protección de gancho deslizante, control de frenos, límite de desaceleración, carga y velocidad, parámetros macro y otras funciones especiales se integran en una sola, garantizando plenamente el fiable, eficiente,funcionamiento seguro y estable del equipo de elevación.

Los convertidores de frecuencia de la serie HV610 pueden utilizarse ampliamente en grúas, grúas de fundición, grúas de bobina de acero, elevadores eléctricos, máquinas de agarre, grúas generales, grúas de puerto, grúas de puente, grúas de torre,máquinas de minería, plataformas de perforación de petróleo y otros tipos de elevación de cargas.

Características del producto
Características de la especialización
Control de movimiento
· Controlar el ángulo de oscilación del dispersor controlando su velocidad de marcha, suprimiendo así el oscilación del dispersor y logrando un control suave y un funcionamiento eficiente.
Carga y velocidad
· Ajustar la velocidad de funcionamiento del equipo en tiempo real de acuerdo con los cambios de carga actuales, teniendo en cuenta la eficiencia y la seguridad, para que el equipo pueda funcionar en las mejores condiciones de trabajo
Protección con gancho de deslizamiento
· El gancho de deslizamiento se detecta durante el proceso de frenado, y el gancho de deslizamiento se protege controlando la potencia del motor para que permanezca flotando para evitar accidentes.
Límites de desaceleración
· Se consigue un posicionamiento sencillo mediante la cooperación del límite de desaceleración y el límite de frenado, de modo que el objeto de control se detiene en el área segura preestablecida
Protección contra la suelta de las cuerdas
· Al subir, corre a una velocidad fija y detecta si se menciona el objeto pesado.
Detección de la palanca de funcionamiento de retorno cero
· Cuando se enciende,la información sobre el estado de la palanca de funcionamiento puede ser juzgada para elegir si se acepta o no el comando de funcionamiento para evitar el peligro causado por el funcionamiento instantáneo inicial después de encendido.
Parámetros de macro
· El mecanismo de elevación correspondiente puede seleccionarse de acuerdo con el valor de configuración macro del parámetro de elevación, como 0: mecanismo de elevación, 1: mecanismo de conversión
Control del freno
· Cuando el inversor arranca y se detiene, el freno se controla detectando la frecuencia y la corriente para evitar el rodamiento, mejorando así el rendimiento, la seguridad y la estabilidad del sistema.
Conmutación de motores múltiples
· Apoya internamente 4 conjuntos de parámetros del motor y puede conducir 4 motores diferentes a través del cambio de comando

Alta fiabilidad
Diseño innovador de conductos de aire independientes
· Toda la máquina tiene un diseño de conducto de aire independiente, y los componentes sensibles están aislados del conducto de aire, lo que mejora en gran medida la adaptabilidad del producto al medio ambiente.
· Evita eficazmente que el polvo y las impurezas entren en el interior del inversor y evita fallos causados por cortocircuitos eléctricos, daños en los componentes, etc.
Conceptos de diseño térmico y análisis profesional de simulación térmica
· Adoptar un software de plataforma de simulación térmica eficiente y preciso para garantizar la fiabilidad térmica de toda la máquina
· Las tecnologías y dispositivos avanzados de ensayo y verificación térmica prueban eficazmente los resultados teóricos del diseño térmico
Prueba rigurosa de aumento de temperatura de toda la máquina
· Procedimientos de ensayo rigurosos para la verificación de la carga total y la sobrecarga, así como normas estrictas de aceptación de aumento de temperatura para los componentes clave;para cumplir con un funcionamiento fiable a largo plazo en condiciones de carga extrema
· Todos los productos son sometidos a un envejecimiento por carga a altas temperaturas antes de salir de la fábrica,prevención eficaz de fallos dispersos de los dispositivos de interceptación y garantía de la calidad del producto antes de salir de la fábrica.
Proceso automático de pulverización de pintura anticonformista
· Utilizando el proceso de pulverización automática de la pintura anticonformista, se pueden diseñar diferentes estrategias de pulverización de acuerdo con diferentes placas de circuito,garantizar eficazmente la uniformidad de la fumigación de los circuitos y la consistencia de los lotes de productos

Alta adaptabilidad
Diseño de un amplio rango de voltaje
· Voltado nominal: 380 V ⋅ 480 V de tres fases
· Frecuencia de potencia de entrada: (50Hz/60Hz) ±5%
· Rango de fluctuación de voltaje permitido: -15%Vac+10%Vac
Pequeñas interferencias externas
· El filtro C3 incorporado puede suprimir eficazmente los armónicos de alta frecuencia generados por el inversor durante el funcionamiento, cumpliendo con los requisitos de laNorma de la Unión Europea EN61800-3
· El diseño innovador EMC, simple y amigable, puede reducir eficazmente la corriente de fuga del suelo
diseño estructural
· Diseño tipo libro, que reduce el volumen en aproximadamente un 40% en comparación con los modelos tradicionales
· Puede realizar la instalación lado a lado de toda la máquina

Excelente rendimiento
Tecnología integral de transmisión del motor
· Control de accionamiento de apoyo de motores asíncronos trifásicos y motores síncronos de imán permanente
· Apoyar el control de V/F, el control de vector de circuito abierto, el control de vector de circuito cerrado
·Control del modo de velocidad y par de soporte
·Apoya la función de seguimiento de velocidad, menor corriente de impacto
Función de autoaprendizaje motor preciso
· Puede realizar con precisión el autoaprendizaje de parámetros motores, facilitar el funcionamiento y la depuración, y mejorar la precisión del control y la velocidad de respuesta.
· Funciones integrales y ricas de autoaprendizaje, incluyendo una variedad de funciones de autoaprendizaje motor (dinámico, estático, estático + dinámico)
Autoaprendizaje dinámico: el autoaprendizaje de la carga debe desconectarse, adecuado para ocasiones con altos requisitos de precisión de control.
Autoaprendizaje estático: Es adecuado para situaciones en las que el motor no puede separarse de la carga para evitar el autoaprendizaje dinámico después de la instalación del equipo.
Modo de control del motor completo
· Modo de control V/F
• Modo de control del vector de bucle abierto (OLVC)
· Modo de control del vector de circuito cerrado (CLVC)
Torque de arranque grande
· Vector de bucle abierto (OLVC): 0,5 Hz/150%
· Vector de bucle cerrado (CLVC): 0Hz/200%
Capacidad de sobrecarga elevada
· Capacidad de sobrecarga: 150% de corriente nominal para 60s, 180% de corriente nominal para 10s

Diseño conveniente
El teclado de funcionamiento
· Las máquinas estándar de 110 kW o menos vienen con un teclado LED incorporado y no admiten cableado externo.Las máquinas estándar de 132 kW y más se suministran con un teclado LED incorporado que admite cableado externo.
· La entrada externa del teclado de 110 kW o menos puede equiparse con un teclado LED independiente
· El teclado de operación tiene funciones tales como parámetros de depuración, monitoreo del estado de funcionamiento, control de arranque y parada y copia de parámetros.
Varias funciones ampliadas
· Tarjeta de comunicación de expansión opcional soporta Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP y otras comunicaciones de bus (ranura de tarjeta de expansión SLOT1)
· Soporte opcional para una variedad de tarjetas de interfaz de placas de código (casilla de tarjetas de expansión SLOT2)
· Soporte opcional para tarjetas de expansión de terminales de E/S (puerta para tarjetas de expansión SLOT1, véase la descripción del terminal "Accesorios opcionales" para más detalles)
Nota: La tarjeta de expansión del terminal de E/S opcional y la tarjeta de expansión de comunicación se encuentran en la misma ranura de tarjeta de expansión y no pueden instalarse y utilizarse al mismo tiempo.
Apoyar varias funciones de aplicación
· Cuando el convertidor de frecuencia se enciende y se detiene, se puede controlar el freno de retención del motor
· Función de control de múltiples velocidades, realizando un funcionamiento de 16 velocidades a través de terminales de control
· Función de servo cero, el motor puede lograr el bloqueo de posición de velocidad cero en el modo CLVC
· La profundidad aleatoria del PWM puede mejorar el ruido brusco del motor
· Modo de operación redundante del codificador, que puede cambiar automáticamente a operación OLVC cuando el codificador falla
Software de depuración rápida de fondo
· La monitorización, la edición de parámetros y otras funciones facilitan la depuración y el mantenimiento
· Apoya el registro de eventos y el registro de fallos, haciendo que los fallos sean invisibles
Función de frenado fiable
· Con función de frenado de CC
· Todas las series vienen de serie con unidad de frenado incorporada
· El aumento de la resistencia de frenado puede lograr un mejor efecto de frenado, ahorrando al mismo tiempo el espacio de instalación eléctrica del usuario y los costes eléctricos.

Especificación técnica
