HV510 Transformador de velocidad de velocidad de frecuencia variable
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | COENG |
| Certificación | EC |
| Número de modelo | Se trata de: |
| Cantidad de orden mínima | 1 |
| Detalles de empaquetado | Cartón, caja de la madera contrachapada |
| Tiempo de entrega | días 10-30working |
| Condiciones de pago | L/C, T/T, Western Union |
| Capacidad de la fuente | 20000/conjunto |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Válvula de entrada | 380 V (-15%) - 480 V (+ 10%), de tres fases | Frecuencia de potencia de entrada | (50 Hz/60 Hz) ± 5% |
|---|---|---|---|
| Desequilibrio del voltaje de entrada | el ≤3% | Voltado de salida | Válvula de entrada de 0 V |
| Frecuencia de salida | 0 Hz a 1500 Hz | Calificación de protección | Protección IP20 |
| Método de enfriamiento | Refrigeración por aire | humedad | 15% a 95%, sin condensación |
| Resaltar | HV510 Dispositivo de frecuencia variable,Invertidor de vectores,Convertidor de frecuencia del vector de VFD |
||
Descripción de producto

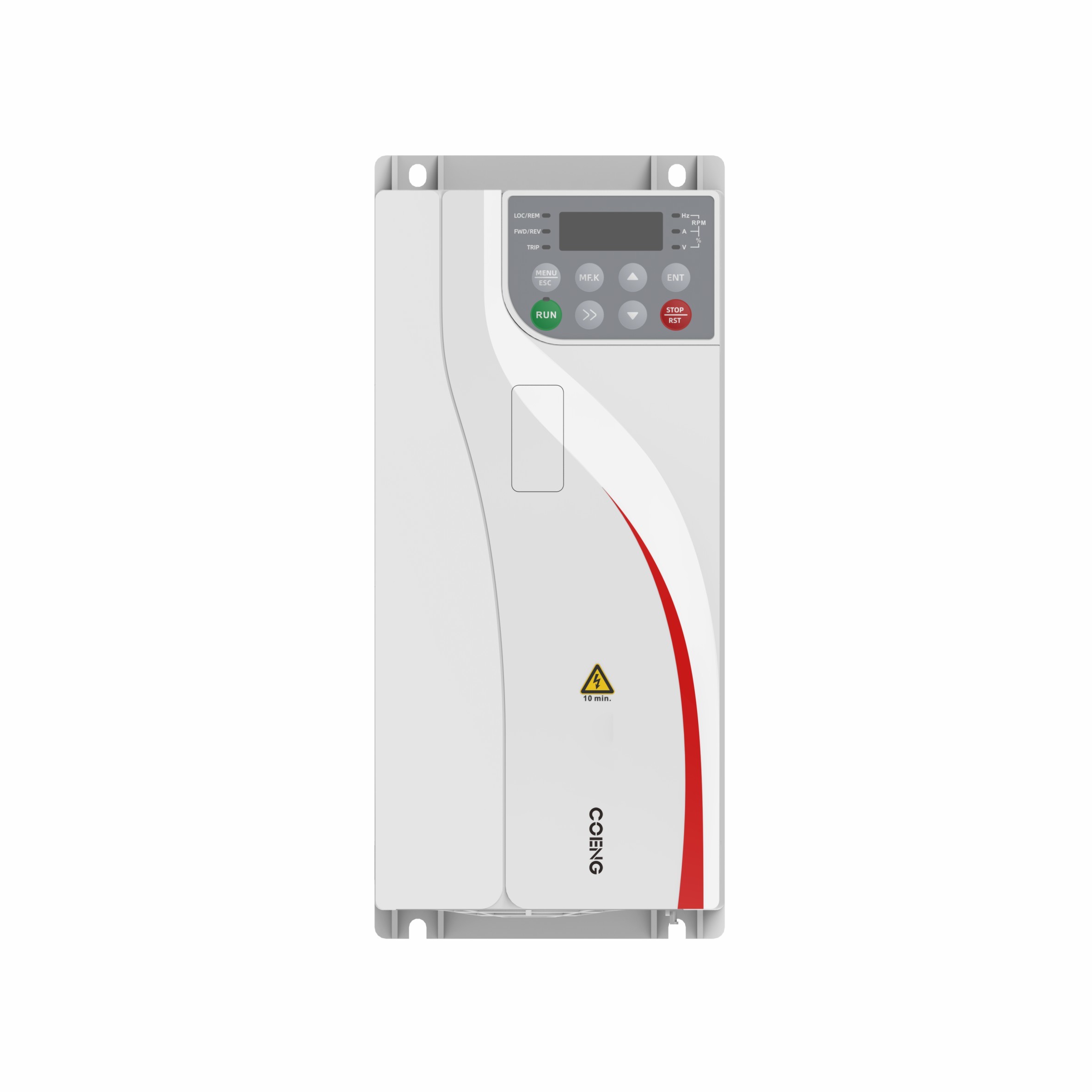

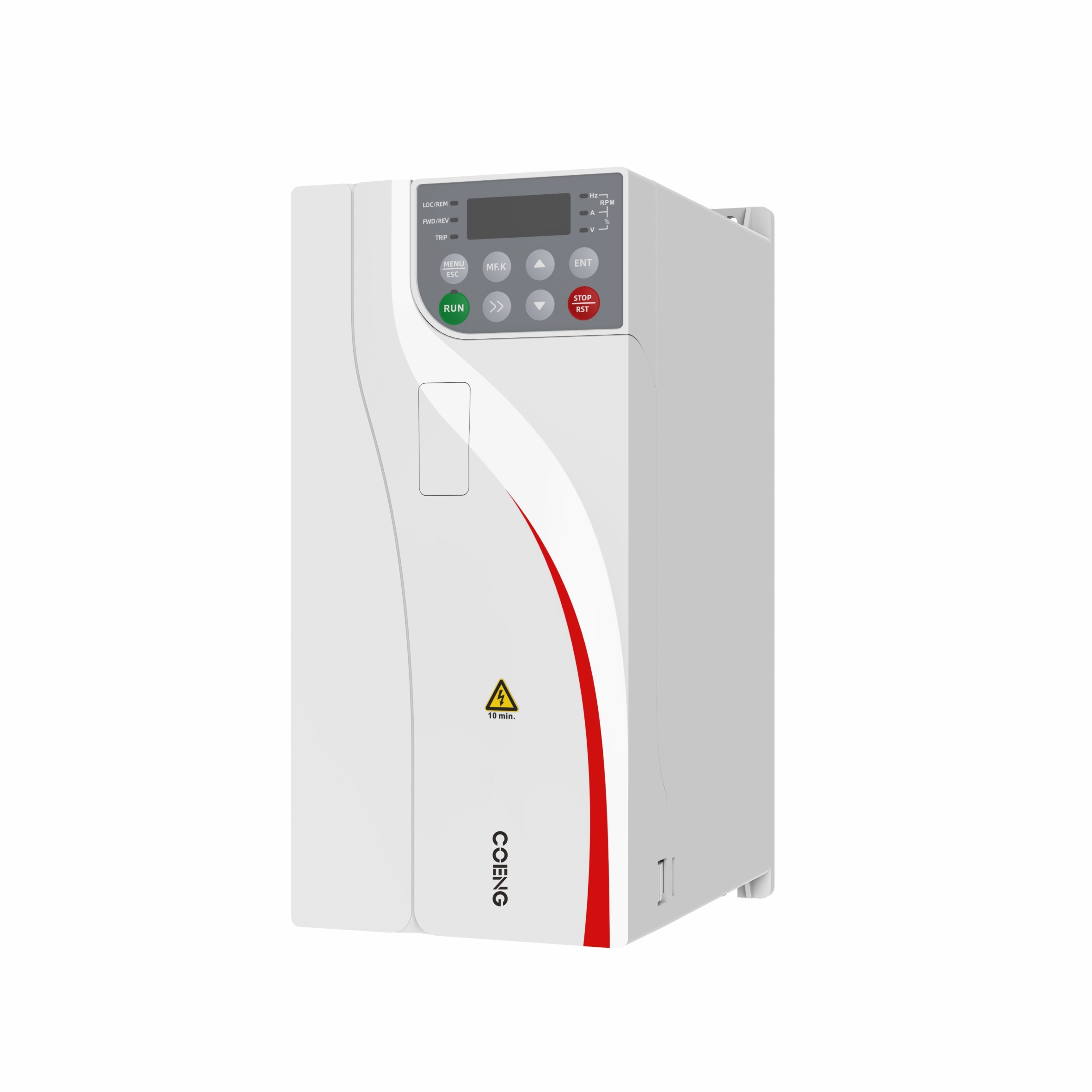

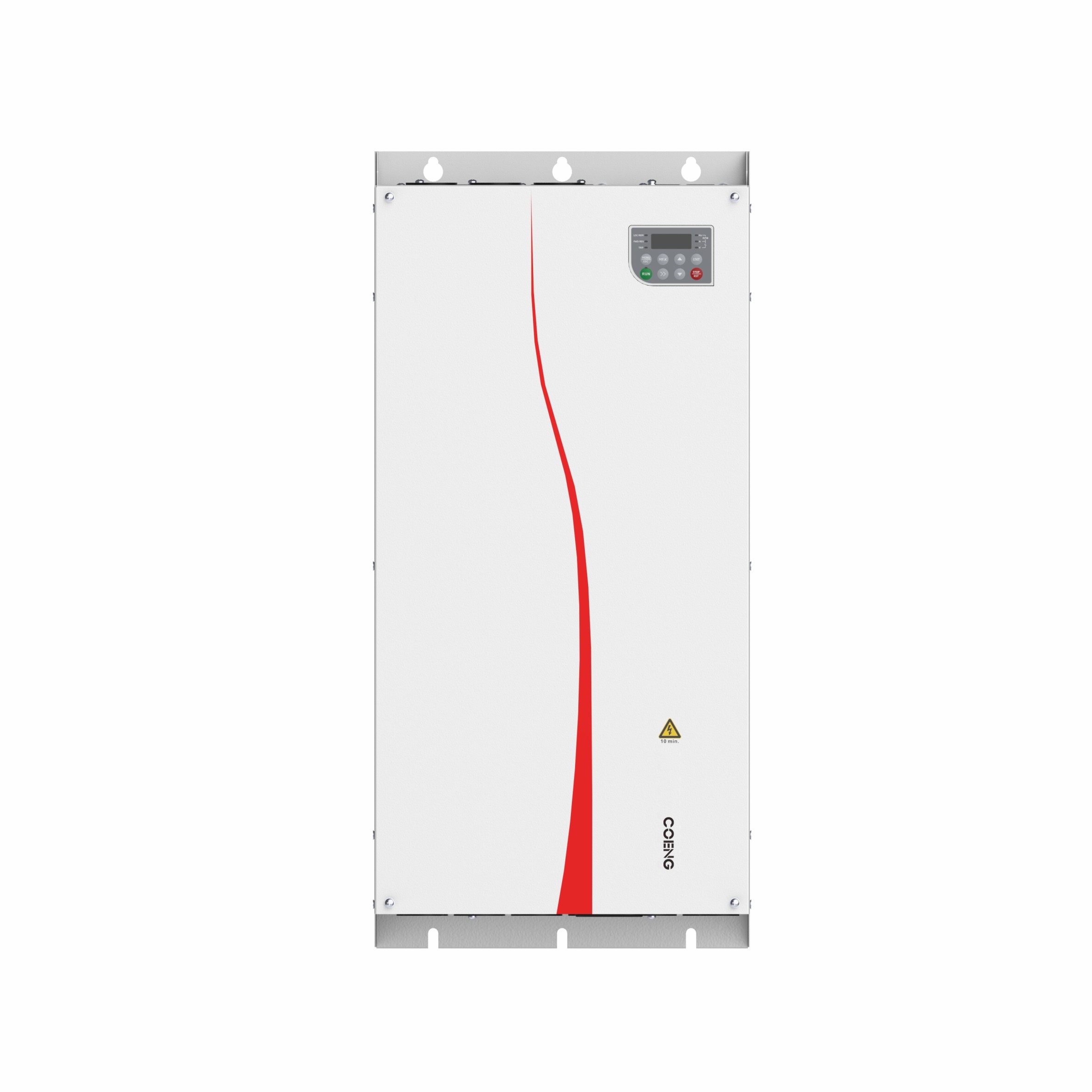

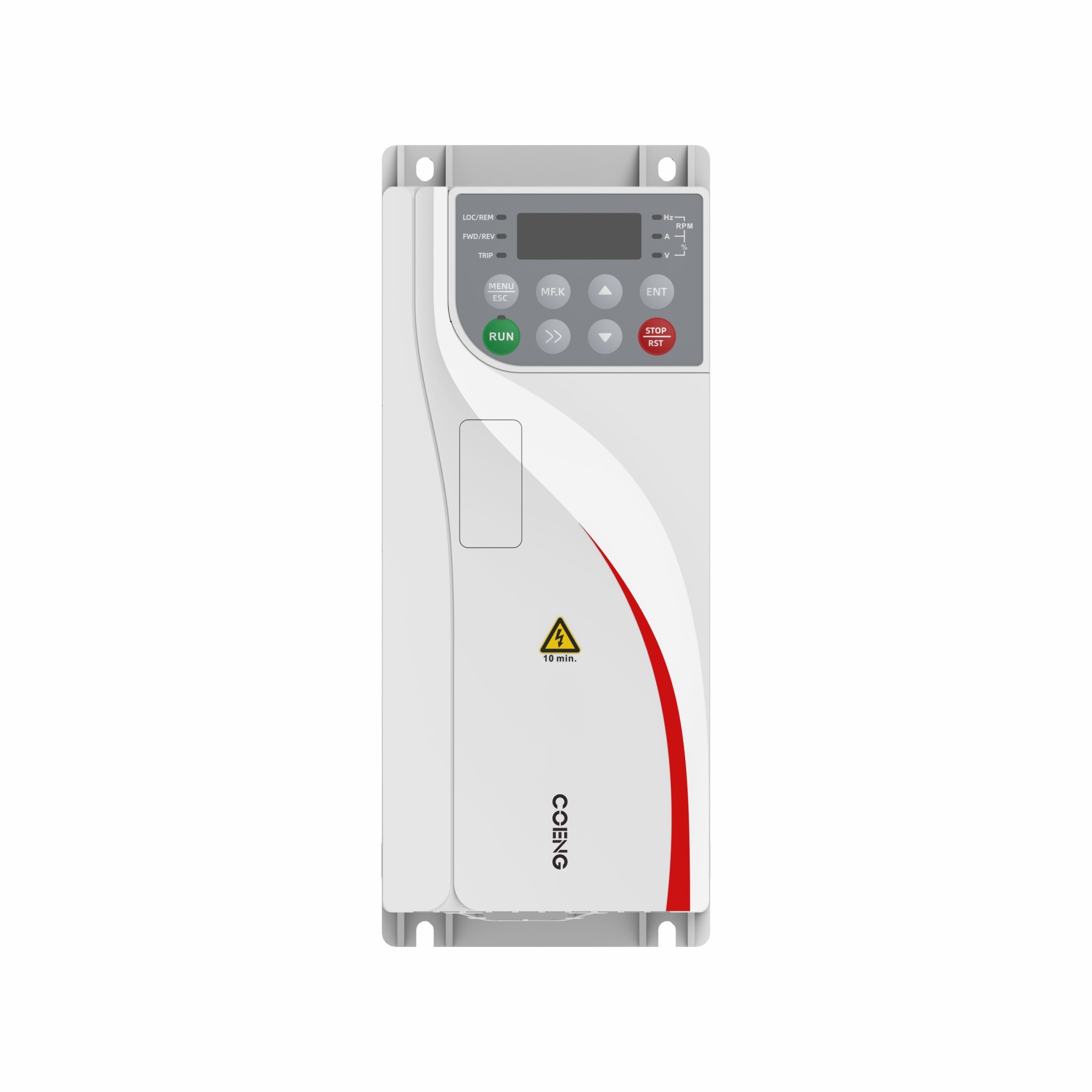

HV510 Conversor de frecuencia de vector VFD de alto rendimiento con accionamiento de frecuencia variable
Descripción del producto
El inversor de frecuencia de la serie HV510 es una nueva generación de inversor vectorial de alto rendimiento,que adopta una nueva tecnología de control vectorial de circuito abierto y cerrado de alto rendimiento para soportar el motor asíncrono y el accionamiento de control del motor síncrono con imán permanente; excelente rendimiento, rendimiento mejorado y diseño de alta densidad de potencia mejoran el rendimiento industrial La facilidad de uso, fiabilidad, estabilidad ambiental, diversidad funcional,flexibilidad de la aplicación y otras ventajas en el entorno de aplicación han mejorado los estándares de diseño y optimizado el espacio de instalación, etc., mejorando la experiencia del usuario en muchos aspectos. El inversor de frecuencia de la serie HV510 es una nueva generación de inversor vectorial de alto rendimiento,que adopta una nueva tecnología de control vectorial de circuito abierto y cerrado de alto rendimiento para soportar el motor asíncrono y el accionamiento de control del motor síncrono con imán permanente; excelente rendimiento, rendimiento mejorado y diseño de alta densidad de potencia mejoran el rendimiento industrial La facilidad de uso, fiabilidad, estabilidad ambiental, diversidad funcional,flexibilidad de la aplicación y otras ventajas en el entorno de aplicación han mejorado los estándares de diseño y optimizado el espacio de instalación, etc., mejorando la experiencia del usuario en muchos aspectos.

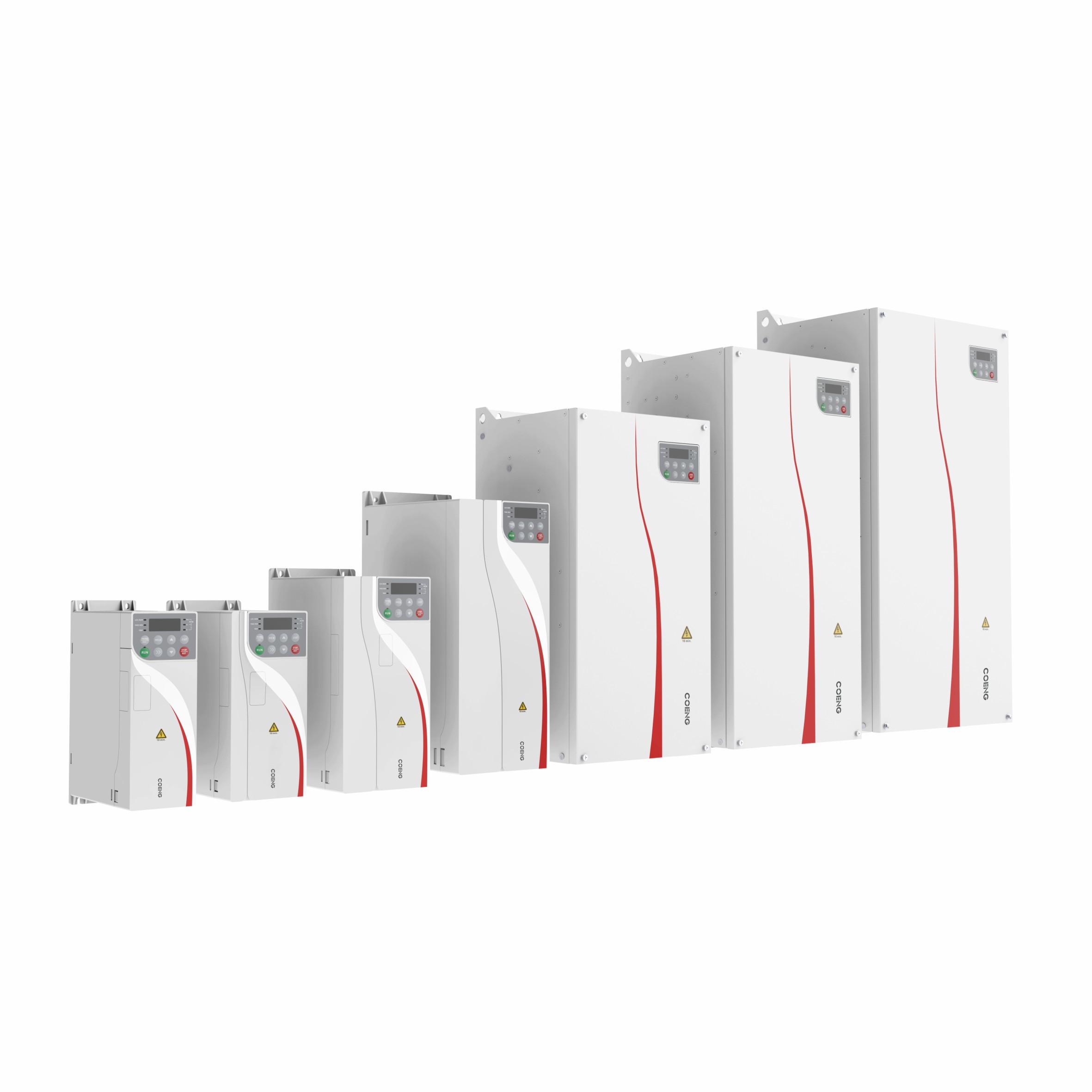

Los inversores de frecuencia de la serie HV510 se utilizan ampliamente para conducir varios equipos de producción automatizados, como la metalurgia, la elevación, el petróleo, las máquinas herramienta, los plásticos, los productos metálicos, la fabricación de papel,productos textiles, impresión y embalaje, etc.
Especificación técnica del inversor vectorial de transmisión de frecuencia variable
|
Especificación técnica |
||
|
El poder |
Válvula de entrada (Uin) |
380 V (-15%) - 480 V (+ 10%), de tres fases |
|
Potencia de entrada |
(50 Hz/60 Hz) ± 5% |
|
|
Voltado de entrada |
≤ 3% |
|
|
Válvula de salida |
Válvula de entrada de 0 V |
|
|
Frecuencia de salida |
0 Hz a 1500 Hz |
|
|
Control de las emisiones |
Tipo de motor |
Motor asíncrono/magneto permanente motor síncrono |
|
Modo de control |
V/F, OLVC (control del vector del bucle abierto), CLVC (control del vector del bucle cerrado) |
|
|
Rango de velocidad |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Torque de arranque |
VF: 100% (0,5 Hz); OLVC: 150% (0,5 Hz); CLVC: 200% (0 Hz) |
|
|
Precisión del par |
≤ ± 5%, en el modo de control de vectores |
|
|
Pulsación del par |
≤ ± 5%, en el modo de control de vectores |
|
|
Estabilidad de la velocidad |
Las autoridades competentes deberán tener en cuenta los siguientes elementos: |
|
|
Respuesta del par |
≤ 5 ms, en el modo de control de vectores |
|
|
Aceleración / decel |
0.0s ¥3200.0s; 0.0min ¥3200.0min |
|
|
Aumento del par |
00,0% a 30,0% |
|
|
Capacidad de sobrecarga |
Modelo G: 150% 1min/5min, 180% 3s/5min |
|
|
Curva V/F |
Tipo de línea recta, tipo de puntos múltiples, modo de separación media V/F, modo de separación completa V/F |
|
|
Resolución de la frecuencia de entrada |
Configuración digital: 0,01 Hz; configuración analógica: 0,01 Hz |
|
|
El principal |
Las curvas de aceleración/desaceleración |
Línea recta, curva S |
|
PLC simple, de referencia de varias velocidades |
16 segmentos de velocidad soportados a través de terminales de control |
|
|
Regulación automática del voltaje (AVR) |
Mantenga automáticamente el voltaje de salida constante cuando el voltaje de la red varía dentro de un cierto rango |
|
|
Control de longitud fijo |
Control de longitud fijo |
|
|
PID incorporado |
Forma fácilmente un sistema de control de circuito cerrado |
|
|
Conmutación de varios motores |
Con 2 conjuntos de parámetros del motor, se puede realizar el cambio entre 2 motores |
|
|
El IO virtual |
Con 8 conjuntos de DI/DO virtuales, se puede realizar un control lógico simple |
|
|
Control de las estancias de sobrevoltaje y sobrecorriente |
La corriente y el voltaje se pueden limitar automáticamente durante el funcionamiento para evitar desplazamientos frecuentes debido a la sobrecorriente y la sobrevoltaje |
|
|
Reinicio después de una falla de energía |
El inversor puede funcionar automáticamente cuando se enciende de nuevo después de una falla de energía |
|
|
Limitación de corriente rápida |
Se pueden evitar fallas frecuentes de exceso de corriente |
|
|
Input y |
Modo de referencia de frecuencia |
Técnico, terminal hacia arriba/hacia abajo, referencia múltiple, referencia de pulso, comunicación |
|
Los terminales de entrada analógicos |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. |
|
|
Los terminales de entrada digital |
DI1-DI5, 5 terminales de entrada digitales programables con aislamiento óptico, compatibles con las entradas de suministros y suministros. |
|
|
Los terminales de salida digital |
Puesta en marcha del colector abierto; rango de voltaje de salida: 0-24V; capacidad de carga de corriente: 50mA. |
|
|
Los terminales de salida analógicos |
El número de canales de transmisión de la unidad de transmisión de la unidad de transmisión será el siguiente: |
|
|
Salida del relé |
Contacto de 1 canal de la forma C, NO+NC |
|
|
Corresponde |
Protocolo de comunicación |
Modbus RTU (configuración estándar); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (configuración opcional) |
|
Utilización |
Alturas |
≤ 1000 m: no es necesario desestimar; 1000-3000 m: con un desestimar de corriente incrementado en un 1% por cada 100 m |
|
Temperatura ambiente |
-25°C-+40°C (se permite la deshidratación entre 40°C y 55°C) |
|
|
Humedad |
15% a 95%, sin condensación |
|
|
Vibración |
3M3, IEC 60721-3-3 |
|
|
Temperatura de almacenamiento |
-40°C a +70°C |
|
|
Lugar de operación |
En interiores sin luz solar directa, gases inflamables y corrosivos, líquidos y partículas conductoras, etc. |
|
|
Accesorios opcionales |
Tarjeta de codificación, tarjeta de expansión de comunicación, tarjeta de expansión de IO |
|
|
Protección |
Protección contra cortocircuito, sobrecorriente, sobrecarga, sobrevoltura, subvoltura, pérdida de fase, sobre temperatura, fallas externas, etc. |
|
|
Método de instalación |
Instalado en un armario |
|
|
Calificación de protección |
Protección IP20 |
|
|
Método de enfriamiento |
Refrigeración por aire |
|
Características del producto del inversor vectorial de transmisión de frecuencia variable
Seguro y confiable
Diseño estructural fiable
- Diseño innovador de conductos de aire independientes mejora el rendimiento de disipación de calor del producto y la adaptabilidad ambiental
- El diseño tipo libro ahorra mucho espacio de instalación en el armario del usuario
Diseño térmico profesional
- Adoptar un software de plataforma de simulación térmica eficiente y preciso para garantizar la fiabilidad térmica de toda la máquina
- Las tecnologías y dispositivos avanzados de ensayo y verificación térmicos prueban eficazmente los resultados teóricos del diseño térmico
Prueba rigurosa de aumento de temperatura
- El ensayo de aumento de temperatura de toda la máquina adopta estrictos procedimientos de prueba de verificación de carga completa y sobrecarga
- Envejecimiento a altas temperaturas y carga fuera de fábrica, evitando e interceptando eficazmente fallos dispersos de los dispositivos
Diseño eficaz para evitar interferencias
- Filtro C3 incorporado, que puede suprimir eficazmente los armónicos de alta frecuencia generados por el inversor
- El diseño EMC innovador puede reducir eficazmente la corriente de fuga al suelo
Características de protección completas
- Toda la serie tiene funciones de protección tales como sobre tensión, bajo tensión, sobre corriente, pérdida de fase, sobre velocidad, rotor bloqueado, sobrecarga, protección de la temperatura del motor,y cortocircuito a tierra.
- De acuerdo con la gravedad del tipo de falla, se puede configurar en aviso temprano, apagado de fallas y operación continua para facilitar el mantenimiento diario.
Excelente rendimiento
Tecnología avanzada de accionamiento del motor
- Puede soportar motores asíncronos y motores síncronos para lograr un control del vector de corriente de alto rendimiento
- Puede soportar dos conjuntos de control de conmutación de parámetros del motor
- Puede soportar el control de la velocidad del motor y el modo de par
Funciones ricas de autoaprendizaje
- Capacidad de autoidentificación precisa de los parámetros del motor para mejorar la precisión del control del motor y la velocidad de respuesta
- Modos de autoaprendizaje diversos e integrales para apoyar las necesidades de identificación motora en diferentes escenarios
Función de frenado perfecta
- Función de frenado de arranque y parada de corriente continua de apoyo
- La función de excitación excesiva puede suprimir eficazmente el aumento del voltaje del bus durante la desaceleración y evitar fallas frecuentes de sobrevoltaje.
- Todas las series pueden tener unidades de frenado incorporadas, ahorrando espacio de instalación y costes eléctricos
Capacidad de sobrecarga potente
- Alta capacidad de sobrecarga, capaz de funcionar confiablemente durante mucho tiempo en condiciones de carga extrema
- Capacidad de sobrecarga ligera: 1,1 veces la corriente nominal durante 1 minuto, 1,5 veces la corriente nominal durante 10 segundos
- Capacidad de sobrecarga: 1,5 veces la corriente nominal durante 1 minuto, 2 veces la corriente nominal durante 3 segundos
Funciones ricas
Funciones ampliadas diversificadas
- Opción de tarjeta de comunicación, que admite varios protocolos de comunicación convencionales actuales: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP, etc.
- Opción de tarjeta de codificador, admite cableado de codificador incremental y resolutivo
- La opción de tarjeta de terminal de E/S hace que las funciones del terminal sean más ricas
- La opción de teclado externo hace que la depuración sea más fácil y más fácil
Nota: La tarjeta de expansión del terminal de E/S opcional y la tarjeta de expansión de comunicación se encuentran en la misma ranura de tarjeta de expansión y no pueden instalarse y utilizarse al mismo tiempo.
Software de depuración rápida de fondo
- Apoya el registro de eventos del inversor y las funciones del osciloscopio virtual
- Apoya la edición de parámetros y el monitoreo de estado, lo que facilita la depuración y el mantenimiento
Salida de alta frecuencia
- La salida puede alcanzar hasta 1500Hz, adecuado para motores de alta frecuencia y alta velocidad
Funciones de software de aplicación destacadas
- Control maestro-esclavo: adecuado para el control sincrónico maestro-esclavo de 2 o más motores
- Función simple del PLC: puede completar hasta 16 segmentos de cronometraje y operación de ciclo de velocidad fija
- Función PID: adecuada para sistemas de circuito cerrado para el control de procesos como temperatura constante, presión constante, tensión, etc.
- E/S virtual: Se puede lograr un control lógico interno sencillo mediante ajustes simples
- Función de apagón y reinicio: Cuando el inversor se apaga y vuelve a encender durante el funcionamiento, se puede realizar un funcionamiento automático
- Función de conmutación de varios motores: puede almacenar dos conjuntos de parámetros del motor para lograr el control de conmutación
- Función de servo cero: durante el control de circuito cerrado, el motor se puede bloquear a velocidad cero para lograr un efecto de vuelo flotante de velocidad cero.
- Función de frecuencia de oscilación: adecuada para equipos de procesamiento de fibras textiles y químicas, que pueden mejorar la calidad del bobinado del husillo
- Profundidad PWM aleatoria: puede mejorar el ruido brusco del motor
- Función redundante del codificador: adecuado para el funcionamiento de circuito cerrado. Cuando el codificador falla, puede cambiar automáticamente al funcionamiento de circuito abierto.
